Hướng dẫn lắp đặt nâng cấp Virtual Cockpit cho Audi Q5 8R đời 2009–2017
Trang này là một hướng dẫn lắp đặt nâng cấp Virtual Cockpit cho Audi Q5 8R iKagoo dành cho các mẫu Audi Q5 / SQ5 8R đời 2009–2017 có cụm đồng hồ cơ nguyên bản. Đây được xây dựng như một quy trình xưởng có thể kiểm tra, chứ không phải là bảo đảm tương thích phổ quát, và không nên được hiểu là lời hứa rằng mọi chức năng, trạng thái cảnh báo hay biến thể xe đều hoạt động giống hệt nhau.
Ranh giới Plug-and-Play: Plug-and-Play nghĩa là không cắt hoặc nối chắp bó dây nguyên bản của xe. Nó vẫn yêu cầu tháo rời bảng táp-lô, chuyển bo mạch gốc, kiểm tra bo phụ khi áp dụng, đi dây cáp USB, xác minh cài đặt và hiệu chuẩn.
Phạm vi theo đời xe Audi Q5 8R: Hướng dẫn này được viết cho thế hệ Audi Q5 / SQ5 8R, thường được bán dưới tên 2009–2017 tại các thị trường châu Âu và Bắc Mỹ. Nó chỉ áp dụng cho các xe tương thích với lộ trình cụm đồng hồ cơ nguyên bản. Mọi tham chiếu cài đặt chung của Audi / Volkswagen chỉ nên được áp dụng khi phiên bản cụm Q5 được cung cấp sử dụng cùng đường dẫn menu.
Xác nhận cấu hình cơ bản của Audi Q5 8R trước khi thực hiện bất kỳ công việc tháo dỡ nào
Điều này quan trọng vì hình dạng cụm đồng hồ nguyên bản, đường điện tử được giữ lại và các bước kiểm tra chức năng cuối cùng đều phụ thuộc vào cấu hình xuất phát chính xác của Audi Q5 8R. Nếu cấu hình nền ban đầu sai, các vấn đề về sau có thể bị chẩn đoán nhầm thành lỗi sản phẩm trong khi nguyên nhân thực sự là một đường đi của xe chưa được xác nhận.
Giới hạn năm sản xuất được hỗ trợ: Hướng dẫn lắp đặt này được viết cho các xe Audi Q5 / SQ5 8R tương thích, thường được bán như 2009–2017. Không áp dụng cho các xe Audi Q5 thế hệ FY hoặc xe có cụm đồng hồ kỹ thuật số nguyên bản, trừ khi đã xác nhận được lộ trình phù hợp riêng.
Các mục cần xác nhận
- Mẫu xe và năm sản xuất, với lộ trình mục tiêu là Audi Q5 / SQ5 8R 2009–2017.
- Ảnh cụm đồng hồ cơ nguyên bản khi đang bật nguồn.
- Ảnh toàn bộ bảng táp-lô và viền bao quanh cụm đồng hồ.
- Bố cục LHD hoặc RHD.
- Các cảnh báo hiện có trước khi tháo.
- Bất kỳ thiết bị điện tử không nguyên bản nào đã được lắp đặt.
Vì sao cần kiểm tra này
Những bức ảnh và ghi chú này giúp kỹ thuật viên so sánh hình dạng cụm đồng hồ cơ nguyên bản, phát hiện các cảnh báo đã có từ trước, và tránh quy trách nhiệm cho bộ màn hình LCD mới đối với các lỗi xe không liên quan hoặc các thay đổi đã lắp trước đó.
Cách kiểm tra: Chụp ảnh trước khi tháo cụm đồng hồ, khi bật khóa điện và trạng thái cảnh báo nguyên bản đang hiển thị.
Nếu bỏ qua: Tranh chấp về độ lắp đặt, khiếu nại về chức năng không được hỗ trợ và tranh luận về đèn cảnh báo sẽ khó giải quyết hơn vì trạng thái cơ sở chưa bao giờ được ghi lại.
Đặt cảnh báo lốp mùa đông và cảnh báo giới hạn tốc độ trước khi tháo cụm đồng hồ
Trước khi tháo cụm đồng hồ cơ, hãy đặt cảnh báo lốp mùa đông ở giá trị tối đa hiện có. Đặt cảnh báo giới hạn tốc độ của xe ở giá trị tối đa hiện có. Sau đó vào menu giới hạn tốc độ đa chức năng và tắt cả hai chức năng cảnh báo. Ghi lại trạng thái cảnh báo ban đầu trước khi tháo cụm đồng hồ.
Vì sao điều này quan trọng: Các cài đặt này thuộc về trạng thái ban đầu của xe. Chúng nên được chuẩn hóa trước khi chuyển cụm đồng hồ để việc so sánh cảnh báo sau khi lắp đặt có ý nghĩa.
Cách kiểm tra: Kiểm tra các giá trị trong menu ban đầu, sau đó chụp ảnh trạng thái cảnh báo trước khi tháo rời thực tế.
Nếu bỏ qua: Một cảnh báo vẫn được kích hoạt trước khi tháo có thể sau đó trông giống như một vấn đề cài đặt mới.
Video tham khảo
Cảnh báo giới hạn tốc độ của xe và cài đặt lốp mùa đông
Mốc thời gian
01:24
Video này xác nhận: Cài đặt cảnh báo nên được điều chỉnh trước khi tháo cụm đồng hồ gốc.
Bước liên quan: Chuẩn bị menu cơ sở trước khi tháo rời bảng táp-lô.
Tháo cụm đồng hồ cơ nguyên bản của Audi Q5 theo trình tự có kiểm soát
Hạ vô lăng và tháo tấm chắn bụi phía dưới
Trước hết hạ vô lăng để có thể tiếp cận khe mở của cụm đồng hồ. Sau đó tháo tấm chắn bụi phía dưới để bạn có thể tiếp cận đường tháo cụm mà không cần ép vào các mép ốp.
Vì sao điều này quan trọng: Điều này tạo khoảng trống thao tác và giảm nguy cơ làm trầy ốp hoặc làm cong mặt cụm trong quá trình tháo.
Cách kiểm tra: Mé dưới phải đủ thoáng để tấm chắn có thể di chuyển mà không cần bẩy vào khe mở của màn hình.
Nếu bỏ qua: Người lắp đặt có thể ép cụm đồng hồ vượt qua lực cản của ốp và gây áp lực lắp đặt hoặc hư hỏng thẩm mỹ.
Tháo các vít nguyên bản và lấy cụm đồng hồ cơ nguyên bản ra
Tháo các vít gốc đã giữ lại, nhấc cụm cơ khí ra cẩn thận, ngắt đầu nối nguyên bản mà không xoắn nó, và chuyển cụm sang một bàn làm việc có đệm sạch.
Vì sao điều này quan trọng: Cụm đã tháo ra sẽ trở thành bộ phận hiến tặng cho quy trình giữ lại phần điện tử. Xử lý thô bạo ở đây có thể làm hỏng vỏ, bo mạch hoặc đầu nối trước khi công việc chuyển đổi thực sự bắt đầu.
Cách kiểm tra: Đầu nối nên tách ra gọn gàng và bộ phận đã tháo phải được đặt trên bàn có đệm, không đặt trên ốp trần hoặc bề mặt bẩn.
Nếu bỏ qua: Ứng suất lên đầu nối, chân tiếp xúc bị cong hoặc bo mạch bị nhiễm bẩn có thể gây ra các lỗi có thể tránh được về sau.
Mở cụm nguyên bản, kiểm tra bo mạch phụ và chuyển bo mạch chính
Mở cụm cơ khí nguyên bản trên một bàn làm việc có đệm sạch
Mở cụm cơ khí nguyên bản trên một bàn làm việc có đệm sạch. Xả tĩnh điện cơ thể trước khi chạm vào bo mạch, cầm PCB ở các cạnh và giữ các vít gốc cùng các bộ phận vỏ theo đúng thứ tự.
Vì sao điều này quan trọng: Bo mạch được giữ lại là một phần của đường hiển thị dữ liệu xe. Phóng tĩnh điện hoặc chạm vào linh kiện một cách bất cẩn có thể biến một bo mạch hiến tặng tốt thành nguồn gây lỗi.
Cách kiểm tra: Sử dụng bề mặt làm việc sạch có đệm, chạm vào kim loại đã nối đất trước khi xử lý PCB, và tránh chạm trực tiếp vào chip hoặc các linh kiện đã lắp.
Nếu bỏ qua: Hư hỏng do ESD hoặc lẫn lộn các bộ phận phần cứng có thể dẫn đến các vấn đề khởi động khó chẩn đoán sau khi lắp lại.

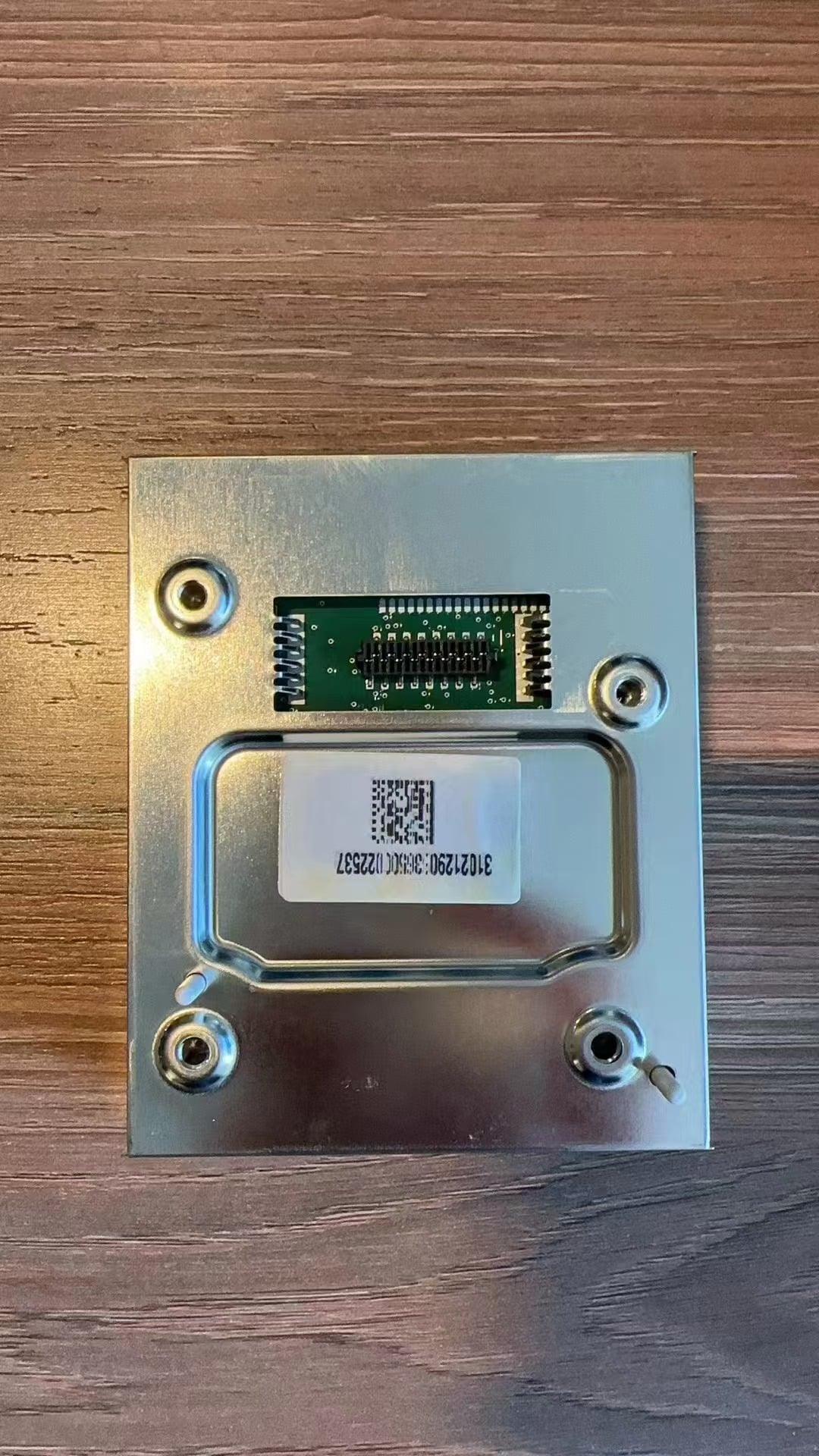

Kiểm tra xem cụm đồng hồ nguyên bản cấu hình cao có bo mạch phụ nhỏ hay không

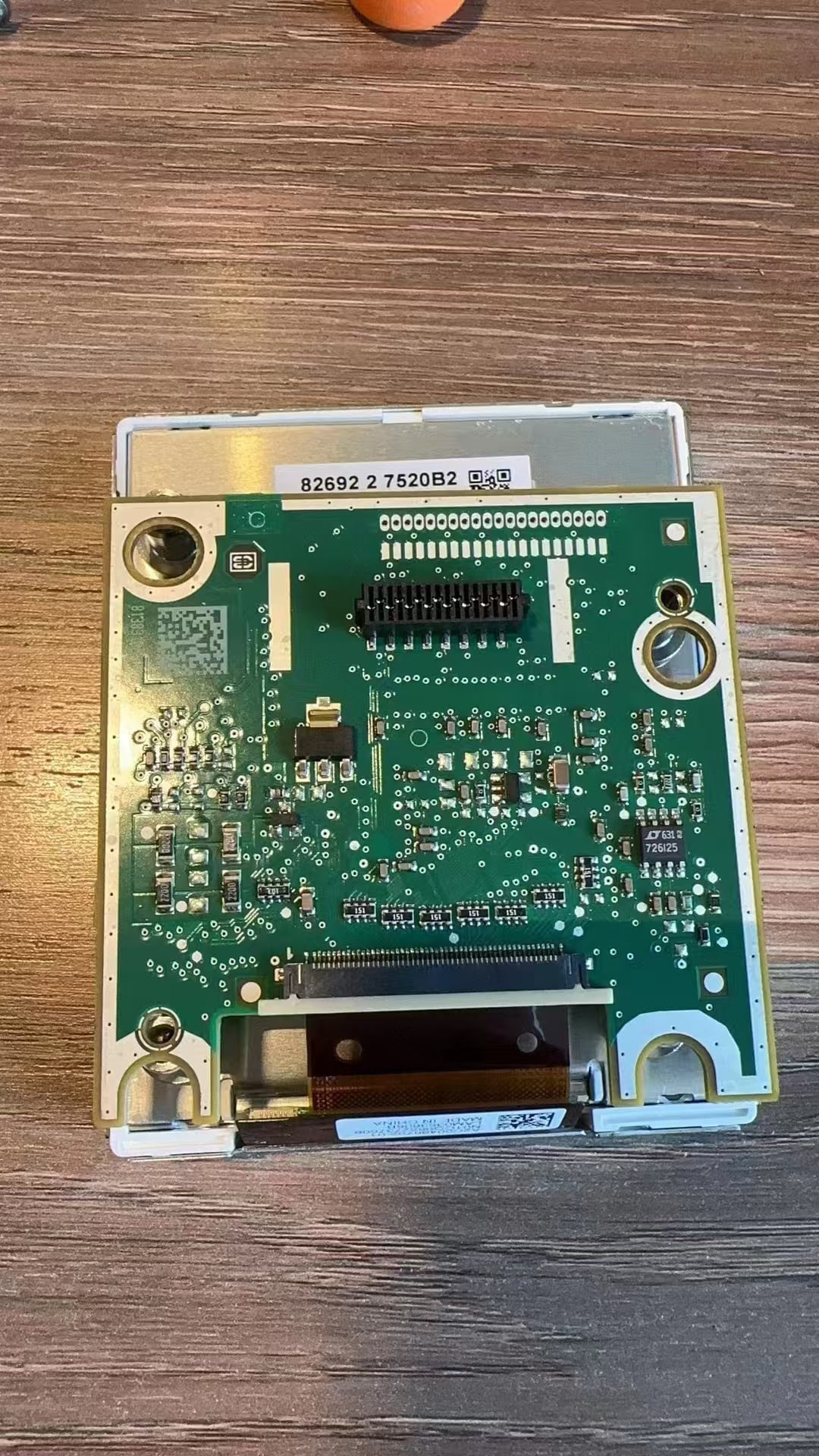

Một số cụm đồng hồ cơ cấu hình cao có một bo mạch phụ nhỏ phía sau màn hình nhỏ nguyên bản. Nếu bo mạch này tồn tại, nó phải được cố định đúng vị trí yêu cầu và lắp vào bên trong cụm đồng hồ kỹ thuật số LCD. Nếu cụm đồng hồ nguyên bản không có bo mạch này thì không cần lắp bo mạch phụ.
Vì sao điều này quan trọng: Việc lắp bo mạch phụ bị thiếu hoặc lỏng có thể gây hiển thị mức nhiên liệu không chính xác và cảnh báo lỗi cụm đồng hồ.
Cách kiểm tra: Kiểm tra khu vực phía sau màn hình nhỏ nguyên bản và đối chiếu vị trí lắp trước khi đóng cụm LCD.
Nếu bỏ qua: Các khiếu nại về hiển thị nhiên liệu và cảnh báo của cụm đồng hồ có thể xuất hiện ngay cả khi đường đi của bó dây chính vẫn đúng.
Video tham khảo
Lắp đặt bo mạch phụ nhỏ
Mốc thời gian
02:43
Video này xác nhận: Khi có bo mạch nhỏ, nó phải được cố định và chuyển vào cụm đồng hồ LCD.
Bước liên quan: Kiểm tra bo mạch phụ trước khi đóng vỏ.
Chuyển bo mạch chính nguyên bản sang cụm đồng hồ kỹ thuật số mới
Chuyển bo mạch chính nguyên bản sang cụm đồng hồ kỹ thuật số mới. Bo mạch được giữ lại này là một phần của đường truyền dữ liệu hiển thị của xe. Không nghiêng bo mạch, không để bất kỳ đầu nối nào cắm chưa khớp hoàn toàn và không kẹp dây. Kiểm tra vị trí bo mạch phụ nếu có trước khi đóng vỏ.
Vì sao điều này quan trọng: Cụm đồng hồ phụ thuộc vào việc bo mạch nguyên bản được giữ lại phải được lắp đúng vị trí. Bo mạch bị nghiêng hoặc dây bị kẹt có thể gây ra lỗi trông giống như lỗi phần mềm nhưng thực chất chỉ liên quan đến lắp đặt.
Cách kiểm tra: Xác nhận bo mạch nằm phẳng, tất cả các điểm ghép đã vào hết vị trí và không có dây nào bị kẹt dưới mép vỏ.
Nếu bỏ qua: Các lỗi khởi động chập chờn, thay đổi đèn cảnh báo hoặc dữ liệu hiển thị không hoạt động có thể xuất hiện sau khi đóng kín cuối cùng.
Kết nối bó dây tương thích mà không cắt hoặc nối lại
Kết nối bó dây tương thích mà không cắt hoặc nối lại dây điện nguyên bản của xe. Khớp đúng vị trí đầu nối trước khi ấn, giữ đủ độ chùng cho cáp và không để bó dây bị kẹt sau vỏ.
Vì sao điều này quan trọng: Plug-and-Play chỉ có nghĩa là bó dây nguyên bản của nhà máy không bị cắt. Đường đi của đầu nối vẫn phải được lắp đúng vị trí và đi dây với đủ chiều dài tự do.
Cách kiểm tra: Kiểm tra từng đầu nối khớp đúng trước khi đẩy vào, sau đó nhìn phía sau cụm lắp ráp để xác nhận bó dây không bị gập dưới mép vỏ sắc.
Nếu bỏ qua: Bó dây bị kẹt và đầu nối cắm chưa hết có thể gây ra sự cố khởi động hoặc cảnh báo chỉ xuất hiện sau khi cụm đồng hồ được đẩy vào hết vị trí.
Luồn Hai Cáp USB Trước Khi Lắp Cố Định Cuối Cùng
Cụm đồng hồ kỹ thuật số bao gồm hai cáp giao diện USB. Một là cáp USB dùng cho nâng cấp phần mềm qua dây. Một là cáp USB dùng cho phản chiếu màn hình / chiếu hình ảnh qua dây, trong đó phiên bản được cung cấp hỗ trợ tính năng này. Nếu có thể, hãy luồn cả hai cáp USB đến khu vực chứa đồ phía dưới bên trái gần vô lăng. Không chôn cố định chúng phía sau bảng táp-lô.
Vì sao điều này quan trọng: Nếu các cáp biến mất phía sau táp-lô, việc truy cập nâng cấp sau này hoặc kiểm tra chiếu hình ảnh qua dây được hỗ trợ sẽ trở nên không cần thiết mà còn khó khăn.
Cách kiểm tra: Trước khi siết chặt cuối cùng, hãy xác nhận cả hai đầu cáp USB vẫn có thể với tới từ vị trí chứa đồ dự kiến.
Nếu bỏ qua: Một lần nâng cấp sau này hoặc kiểm tra chiếu hình ảnh được hỗ trợ có thể đòi hỏi phải tháo lại ốp trang trí vốn có thể đã được giữ nguyên.
Video tham khảo
Video tham khảo đi dây USB dùng chung
Mốc thời gian
06:50
Bước này xác nhận điều gì: Các cáp USB phải vẫn có thể tiếp cận sau khi lắp đặt, và chúng phải được luồn đi trước khi cụm được đẩy hoàn toàn trở lại vào bảng táp-lô.
Bước liên quan: Đi dây cáp trước khi cụm được lắp khít và cố định cuối cùng.
Ghi chú tham khảo dùng chung: Tham khảo đi dây USB này chỉ nên áp dụng khi phiên bản cụm Audi Q5 được cung cấp sử dụng cùng đường đi nâng cấp USB và đường chiếu hình ảnh qua dây được hỗ trợ.
Kiểm tra trước khi siết chặt cuối cùng, rồi đóng taplo cẩn thận
Bật nguồn trước khi siết chặt cuối cùng
Bật nguồn trước khi siết chặt cuối cùng. Xác nhận LCD khởi động bình thường. Kiểm tra các đường kẻ trên màn hình, vết hằn do ép, vùng tối hoặc vết nứt. Đối chiếu các cảnh báo hiển thị với hồ sơ trước khi lắp đặt. Nếu xuất hiện sự cố mới, kiểm tra lại việc chuyển bo mạch, bo mạch nhỏ, dây điện và vị trí cắm đầu nối trước khi đóng taplo.
Vì sao điều này quan trọng: Đây là thời điểm cuối cùng mà kỹ thuật viên vẫn có thể sửa lỗi chuyển bo mạch hoặc lỗi dây điện mà không cần mở lại một taplo đã hoàn thiện.
Cách kiểm tra: Thực hiện kiểm tra sau khi bật khóa điện lần đầu khi cụm đồng hồ vẫn còn tiếp cận được và ốp trang trí chưa được khóa chặt hoàn toàn vào vị trí.
Nếu bỏ qua: Một sự cố chuyển bo mạch có thể phòng tránh hoặc hư hỏng màn hình mới chỉ có thể được phát hiện sau khi taplo đã được lắp ráp lại hoàn toàn.
Cảnh báo an toàn LCD: Không ấn lên bề mặt màn hình trong quá trình lắp khớp hoặc đóng ốp trang trí. Vết nứt màn hình, vùng tối do lực ép và hư hỏng kính là các vấn đề do lắp đặt vật lý, không phải lỗi phần mềm.
Lắp lại các vít đã giữ nguyên và ốp dưới chỉ sau khi kiểm tra thành công
Chỉ lắp lại các vít đã giữ nguyên sau khi kiểm tra bật nguồn thành công. Chỉ cắt tấm chắn bụi phía dưới tại những vị trí thực sự cần khoảng hở, lắp lại tấm chắn bụi phía dưới và xác nhận không có lực ép lên màn hình.
Vì sao điều này quan trọng: Tấm ốp hoàn thiện cuối cùng chỉ nên lắp sau khi cụm đồng hồ đã được xác nhận hoạt động tốt, không phải để che giấu các vấn đề khởi động hoặc lắp đặt chưa được giải quyết.
Cách kiểm tra: Sau khi kiểm tra đạt, xác nhận cụm đồng hồ nằm đều và tấm chắn bụi không đẩy ngược vào vỏ LCD.
Nếu bỏ qua: Áp lực từ tấm ốp quá lớn có thể gây ra khiếu nại về lắp đặt sau này hoặc thậm chí gây ứng suất vật lý cho tấm panel.
Hiệu chỉnh dung tích bình nhiên liệu sau khi lắp đặt
Sau khi lắp đặt, đổ đầy bình nhiên liệu. Lái xe vài trăm mét. Vào: Dữ liệu lái xe → Lượng có thể nạp lại. Đọc giá trị lượng có thể nạp lại. Nhập: Cài đặt → Hiệu chỉnh cấu hình → Dung tích bình nhiên liệu. Nhập giá trị đó. Sau khi hiệu chỉnh đúng, lượng có thể nạp lại phải trở về 0 và đồng hồ nhiên liệu phải hiển thị đầy.
Vì sao điều này quan trọng: Điều này khắc phục đường hiển thị nhiên liệu sau khi lắp đặt khi chỉ báo ban đầu không đầy sau khi đổ nhiên liệu.
Cách kiểm tra: Sử dụng lượng nạp lại làm giá trị đã nhập, sau đó xác nhận rằng lượng nạp lại trở về 0 và đồng hồ báo đầy.
Nếu bỏ qua: Khách hàng có thể phản ánh hiển thị nhiên liệu không chính xác dù cụm đồng hồ vẫn hoạt động bình thường.
Video tham khảo
Hiệu chuẩn cấu hình
Mốc thời gian
00:45
Video này xác nhận: Hiển thị nhiên liệu có thể được hiệu chỉnh thông qua lộ trình hiệu chuẩn lượng nạp lại và dung tích bình nhiên liệu.
Bước liên quan: Hiệu chuẩn hiển thị nhiên liệu sau khi lắp đặt.
Giữ Physical Light ở trạng thái tắt nếu cài đặt này xuất hiện trong phần mềm cụm đồng hồ được cung cấp
Trên lộ trình cài đặt dùng chung tương ứng của Audi / Volkswagen, Physical Light phải luôn ở trạng thái tắt. Nếu Physical Light bị bật không đúng, hiển thị đèn xi-nhan có thể không xuất hiện chính xác. Nếu đã được bật, hãy làm theo lộ trình khắc phục và kiểm tra lại hiển thị đèn xi-nhan.
Vì sao điều này quan trọng: Đây là một ranh giới cài đặt phần mềm cụ thể có thể ảnh hưởng đến hành vi hiển thị đèn xi-nhan sau khi lắp đặt.
Cách kiểm tra: Kiểm tra trực tiếp lộ trình cài đặt và xác nhận hiển thị đèn xi-nhan sau khi đã chỉnh sửa cài đặt.
Nếu bỏ qua: Người lắp đặt có thể cho rằng đây là lỗi hiển thị tín hiệu trong khi thực tế chỉ là cài đặt trong menu.
Video tham khảo
Sửa cài đặt Physical Light
Mốc thời gian
01:29
Video này xác nhận: Physical Light không nên được bật trên đường dẫn cài đặt này vì nó có thể ảnh hưởng đến hành vi hiển thị đèn xi-nhan.
Bước liên quan: Kiểm tra cài đặt sau khi cài đặt cho các phiên bản phần mềm được hỗ trợ.
Chỉ điều chỉnh đồ họa hiển thị mẫu xe sau khi đã xác nhận lắp đặt phần cứng
Nếu hình đồ họa mẫu xe nhỏ không khớp với xe thực tế, hãy vào Cài đặt → Chọn mẫu xe. Chọn mẫu phù hợp nếu có. Sau khi chọn, tắt xe, khóa xe và chờ vài phút. Thao tác này chỉ thay đổi đồ họa mẫu xe hiển thị. Nó không thay thế việc xác nhận tính tương thích của phần cứng.
Vì sao điều này quan trọng: Người dùng thường nhầm lẫn giữa việc mẫu hiển thị không khớp và việc phần cứng không khớp. Menu này chỉ thay đổi phần đồ họa hiển thị.
Cách kiểm tra: Thay đổi đồ họa mẫu xe, khóa xe và chờ vài phút trước khi kiểm tra trạng thái hiển thị mới.
Nếu bỏ qua: Khách hàng có thể cho rằng đường dẫn phần cứng bị sai, trong khi thực tế chỉ cần điều chỉnh biểu tượng mẫu xe hiển thị.
Danh sách kiểm tra cuối cùng trước khi Audi Q5 trở lại sử dụng bình thường
| Kiểm tra mục | Cần xác minh gì | Nếu không đạt |
|---|---|---|
| Khởi động màn hình | LCD khởi động bình thường trong lần kiểm tra bật khóa điện đầu tiên. | Dừng đóng hoàn thiện và kiểm tra lại giai đoạn chuyển bo mạch cùng độ khớp của đầu nối. |
| Bo mạch nhỏ phụ trợ nếu có | Nếu cụm đồng hồ nguyên bản có bo mạch nhỏ, hãy xác nhận nó đã được cố định và lắp đặt đúng cách. | Mở lại cụm lắp ráp và chỉnh lại vị trí bo mạch phụ trước khi đổ lỗi cho phần mềm. |
| Tình trạng màn hình | Không có vệt sọc, vùng đen do áp lực, nứt hoặc hư hỏng kính nào được nhìn thấy. | Dừng thao tác với màn hình; hư hỏng vật lý của tấm nền không thể được khắc phục bằng phần mềm. |
| So sánh cảnh báo hiển thị | So sánh các cảnh báo hiện tại với bản ghi trước khi lắp đặt. | Điều tra các cảnh báo mới xuất hiện thay vì coi đó là bình thường. |
| Hiển thị nhiên liệu | Sau khi tiếp nhiên liệu, xác nhận hành vi của đồng hồ và logic dung lượng có thể nạp lại. | Kiểm tra bo mạch nhỏ nếu có, sau đó thực hiện hiệu chuẩn dung tích bình nhiên liệu. |
| Hiển thị đèn xi-nhan | Xác nhận hành vi hiển thị của đèn xi-nhan trái và phải. | Kiểm tra rằng Physical Light không được bật sai nếu cài đặt này xuất hiện trong đường dẫn phần mềm được cung cấp. |
| Truy cập cáp USB | USB cập nhật và USB chiếu màn hình được hỗ trợ vẫn có thể truy cập. | Điều chỉnh đường đi của cáp trước khi đóng hoàn toàn bảng điều khiển. |
| Lắp đặt và ốp viền | Cụm đồng hồ nằm vừa vặn và ốp dưới không ép vào màn hình. | Mở lại bước tháo ốp và chỉ kiểm tra khe hở ở những vị trí thực sự cần điều chỉnh. |
| Các chức năng được hỗ trợ | Chỉ xác minh các chức năng đã được xác nhận cho xe và lộ trình sản phẩm được cung cấp. | Không được cho rằng mọi tính năng đều được giữ nguyên; hãy đối chiếu với trạng thái cơ sở đã xác nhận. |
| Ảnh phiên bản phần mềm | Hãy lưu một ảnh màn hình phiên bản đã cài đặt trước bất kỳ lần cập nhật nào sau này. | Không áp dụng gói cập nhật trực tuyến hoặc USB một cách tùy ý cho phiên bản chưa được ghi nhận. |
Giữ lại cụm đồng hồ gốc: Cất giữ an toàn cụm đồng hồ nguyên bản đã tháo và các bộ phận được giữ lại sau khi nâng cấp. Chúng vẫn là bằng chứng hữu ích về trạng thái ban đầu của xe nếu sau này cần kiểm tra.
Lộ trình gói nâng cấp Cụm đồng hồ Kỹ thuật số Audi / Volkswagen được hỗ trợ
FixMyDash dành cho việc mua gói nâng cấp phần mềm cụm đồng hồ kỹ thuật số được hỗ trợ của Audi / Volkswagen và hỗ trợ liên quan đến gói. Đây là một kênh hỗ trợ riêng cho các cụm đồng hồ kỹ thuật số hiện có tương thích. Đây không phải là dịch vụ sửa chữa phần cứng.
Dịch vụ này không cam kết sửa chữa hư hỏng màn hình, bo mạch bị hỏng, lỗi dây điện, lắp đặt sai, lỗi giao tiếp hoặc các vấn đề khác không liên quan đến xe.
Mua gói nâng cấp được hỗ trợ
Xem hướng dẫn cập nhật trực tuyến / USB
Bạn cần bảng đồng hồ kỹ thuật số Audi Q5 8R phù hợp cho 2009–2017?
Khách hàng đang tìm lộ trình phần cứng bảng đồng hồ kỹ thuật số Audi Q5 8R iKagoo đầy đủ cho các mẫu tương thích Các mẫu Audi Q5 / SQ5 8R 2009–2017 nên sử dụng trang sản phẩm phù hợp và quy trình xác nhận lắp đặt trước khi đặt hàng.
Xem sản phẩm bảng đồng hồ kỹ thuật số Audi Q5
Xác nhận độ tương thích với iKagoo
Câu hỏi lắp đặt Audi Q5 8R Virtual Cockpit
Hướng dẫn lắp đặt này áp dụng cho các đời Audi Q5 nào?
Hướng dẫn này được viết cho các xe Audi Q5 / SQ5 8R tương thích, thường được bán trong giai đoạn 2009–2017, bắt đầu từ phương án cụm đồng hồ cơ nguyên bản. Các xe Audi Q5 thế hệ FY đời sau và các xe đã được trang bị sẵn cụm đồng hồ kỹ thuật số từ nhà máy cần được xác nhận riêng trước khi áp dụng quy trình này.
Cần làm gì trước khi tháo cụm đồng hồ cơ?
Trước khi tháo, hãy xác nhận cấu hình cơ bản của xe, đặt cảnh báo lốp mùa đông và cảnh báo giới hạn tốc độ ở mức tối đa có thể, sau đó tắt cả hai chức năng trong menu giới hạn tốc độ đa chức năng và ghi lại trạng thái cảnh báo ban đầu.
Vì sao bo mạch phụ nhỏ lại quan trọng?
Một số cụm đồng hồ cơ cấu hình cao có một bo mạch phụ nhỏ nằm phía sau màn hình nhỏ nguyên bản. Nếu có, bo mạch này phải được cố định và chuyển sang cụm đồng hồ LCD. Việc lắp đặt thiếu hoặc lỏng có thể gây hiển thị mức nhiên liệu không chính xác và cảnh báo lỗi cụm đồng hồ.
Hai cáp USB dùng để làm gì?
Một cáp USB được dành riêng cho truy cập nâng cấp phần mềm có dây được hỗ trợ. Cáp còn lại được dành riêng cho phản chiếu hoặc chiếu màn hình có dây, nếu phiên bản được cung cấp hỗ trợ tính năng này. Cả hai đều cần được giữ cho dễ tiếp cận sau khi lắp đặt.
Tôi nên làm gì nếu đồng hồ nhiên liệu không đầy sau khi đổ xăng?
Đổ đầy bình hoàn toàn, lái xe vài trăm mét, đọc giá trị trong Driving Data → Refillable Amount, sau đó nhập giá trị đó vào Settings → Configuration Calibration → Fuel Tank Capacity. Sau khi hiệu chỉnh đúng, lượng có thể nạp lại sẽ trở về 0 và đồng hồ sẽ hiển thị đầy.
Tại sao Physical Light nên luôn bị vô hiệu hóa?
Nếu cài đặt Physical Light xuất hiện trong đường dẫn phần mềm được cung cấp, việc bật nó sai cách có thể ảnh hưởng đến hành vi hiển thị đèn xi-nhan. Hãy giữ nó ở trạng thái vô hiệu hóa, trừ khi đường dẫn sửa lỗi đã được tài liệu hóa yêu cầu cụ thể phải chọn nó.
Có thể thay đổi hình ảnh mẫu xe của phương tiện không?
Có. Nếu hình ảnh mẫu xe nhỏ không khớp với xe thực tế, vào Cài đặt → Chọn mẫu xe, chọn mẫu phù hợp nếu có, sau đó tắt xe, khóa xe và chờ vài phút. Thao tác này chỉ thay đổi hình ảnh mẫu hiển thị.
plug-and-play có nghĩa là không cần tháo dỡ hay không cần cài đặt?
Không. Plug-and-play có nghĩa là không cắt hoặc nối dây của bó dây nguyên bản của xe. Việc lắp đặt vẫn cần tháo rời, chuyển bo mạch giữ lại, kiểm tra bo phụ khi áp dụng, đi dây USB, xác minh cài đặt và hiệu chỉnh.
Bài viết này có đảm bảo mọi chức năng đều hoạt động trên mọi Audi Q5 không?
Không. Bài viết này giải thích logic lắp đặt, giới hạn rủi ro, các bước kiểm tra và hướng xử lý sự cố. Hành vi cuối cùng vẫn phải được xác nhận dựa trên nền tảng xe cụ thể và phiên bản sản phẩm được cung cấp.
Cần kiểm tra những gì trong lần bật nguồn đầu tiên trước khi đóng lại bảng điều khiển?
Xác nhận LCD khởi động bình thường, so sánh các cảnh báo hiển thị với ghi nhận trước khi lắp đặt, kiểm tra màn hình xem có sọc, vùng đè tối hoặc vết nứt hay không, và kiểm tra lại bo mạch được chuyển sang, bo phụ, bó dây và độ cắm chắc của đầu nối nếu xuất hiện bất kỳ bất thường mới nào.
Tôi nên kiểm tra cập nhật phần mềm trực tuyến hoặc qua USB ở đâu?
Chỉ sử dụng iKagoo hướng dẫn cập nhật online và qua USB cho cụm đồng hồ kỹ thuật số sau khi quá trình lắp đặt hoàn tất và đã chụp ảnh màn hình phiên bản. Chỉ áp dụng lộ trình dành cho phiên bản cụm đồng hồ đã lắp đặt.
Tôi có thể mua gói nâng cấp phần mềm cho một cụm đồng hồ kỹ thuật số Audi / Volkswagen đã hỗ trợ ở đâu?
Sử dụng lộ trình gói nâng cấp cụm đồng hồ kỹ thuật số Audi / Volkswagen đã hỗ trợ FixMyDash để mua gói áp dụng và nhận hỗ trợ liên quan đến gói. Đây không phải là bảo đảm sửa chữa phần cứng.
