Cách lắp đặt cụm đồng hồ kỹ thuật số VW Jetta (2011–2018): Chuyển PCB, Hiệu chuẩn & Thiết lập
Tổng quan lắp đặt từng bước
Hướng dẫn từng bước này giúp bạn lắp đặt cụm đồng hồ kỹ thuật số Volkswagen Jetta trên các phiên bản Jetta sử dụng cụm đồng hồ analog được hỗ trợ. Hướng dẫn bao gồm các bước lắp đặt, chuẩn bị xe, nội dung bộ sản phẩm, logic hiệu chuẩn và các kiểm tra sau khi lắp đặt để xác nhận.
Lưu ý quan trọng: Vui lòng xác nhận chính xác năm sản xuất, kiểu cụm đồng hồ analog nguyên bản và cấu hình tay lái bên trái hoặc bên phải trước khi đặt hàng hoặc lắp đặt.
Cái Bảng đồng hồ kỹ thuật số Volkswagen Jetta Bản nâng cấp này được thiết kế dành cho những tài xế mong muốn trải nghiệm bảng điều khiển hiện đại hơn mà vẫn giữ nguyên vẻ ngoài nội thất theo phong cách nguyên bản của nhà sản xuất. Đối với nhiều chủ sở hữu Volkswagen Jetta, giá trị cốt lõi không chỉ nằm ở chính màn hình. Đó là bố cục gọn gàng hơn, hiển thị thông tin sắc nét hơn và giao diện kỹ thuật số tinh tế hơn, đồng thời vẫn hòa hợp hoàn hảo với tổng thể xe.
Hướng dẫn lắp đặt này được biên soạn dành cho khách hàng trên toàn thế giới, đặc biệt là các chủ sở hữu tại Bắc Mỹ, Châu Âu, Úc và các thị trường nước ngoài khác, những người muốn tìm hiểu về các bước lắp đặt, công việc chuẩn bị, nội dung trong hộp sản phẩm và các điều chỉnh thông thường sau khi lắp đặt. Do sản phẩm được cung cấp với các phiên bản tương thích khác nhau, các kỹ thuật viên lắp đặt vẫn cần xác nhận phiên bản phù hợp khóa học, bên tay lái, và loại cụm ban đầu trước khi bắt đầu làm việc.
Cần xác nhận những gì trước khi đặt hàng hoặc lắp đặt?
Lưu ý về tính tương thích trước khi đặt hàng
- Hướng dẫn này dành cho Ứng dụng dành cho bảng đồng hồ analog của Jetta.
- Phiên bản được chọn phải trùng khớp với nhóm năm sản xuất thực tế và hình dạng vật lý của cụm ban đầu.
- Các phiên bản tay lái bên trái và tay lái bên phải không thể hoán đổi cho nhau.
- Việc lắp đặt này thường yêu cầu chuyển hoặc di dời cụm đồng hồ ban đầu PCB/bo mạch chủ (và bất kỳ bảng mạch phụ hoặc linh kiện nguyên bản nào được yêu cầu) vào vỏ cụm đồng hồ kỹ thuật số mới. Bố cục chính xác của bảng mạch khác nhau tùy theo năm và phiên bản, vì vậy hãy xác nhận ảnh cụm đồng hồ nguyên bản trước khi lắp đặt.
- Các chức năng lưu giữ cài đặt cảnh báo, hiển thị thông tin trên bảng điều khiển và hoạt động của các nút trên vô-lăng có thể khác nhau tùy thuộc vào cấp độ trang bị tiêu chuẩn và cấu hình được hỗ trợ.
- Trước khi mua, tốt nhất bạn nên xác nhận năm sản xuất, hình ảnh cụm đồng hồ và hướng vô-lăng thay vì chỉ dựa vào tên mẫu xe.

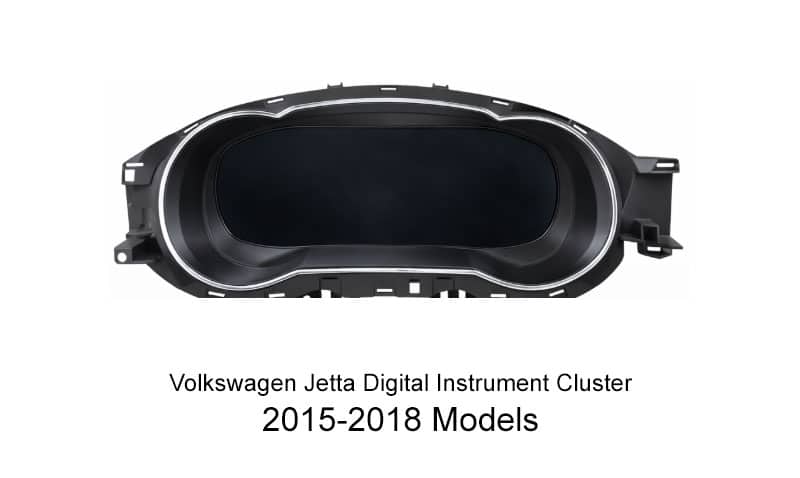

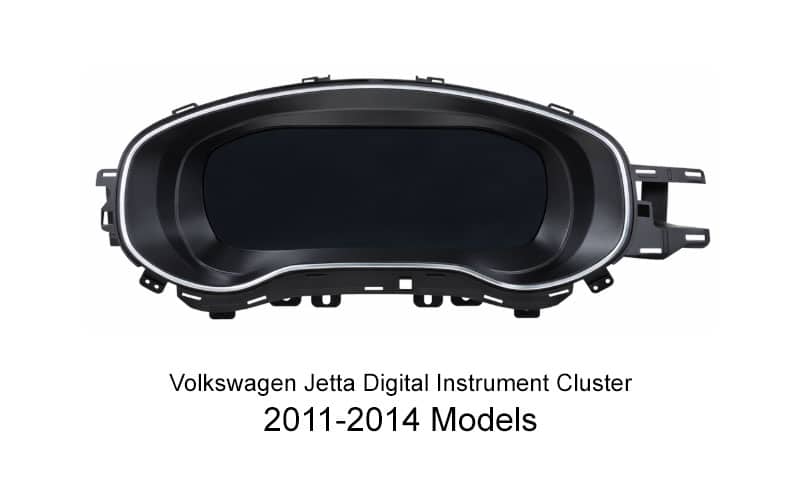

- Xác nhận phiên bản chính xác, nhóm năm và vị trí tay lái trên Trang sản phẩm VW Jetta Digital Cluster 2011–2018 trước khi đặt hàng.
Danh sách kiểm tra dụng cụ và thiết bị cần thiết
Trước khi bắt đầu quá trình tháo dỡ, hãy chuẩn bị các dụng cụ sau đây để giảm thiểu nguy cơ làm hỏng các chi tiết trang trí và đảm bảo quá trình lắp đặt diễn ra gọn gàng và có trật tự.
- Bộ dụng cụ cạy bằng nhựa không gây trầy xước: Dùng để tháo khung viền bảng điều khiển nguyên bản mà không làm xước các tấm ốp xung quanh.
- T20 Tuốc nơ vít Torx: Cần dùng cho các ốc vít lắp đặt cụm ban đầu. Đầu nam châm sẽ rất hữu ích.
- Khăn microfiber: Dùng để che phủ lớp ốp cột lái và các bề mặt xung quanh trong quá trình tháo lắp.

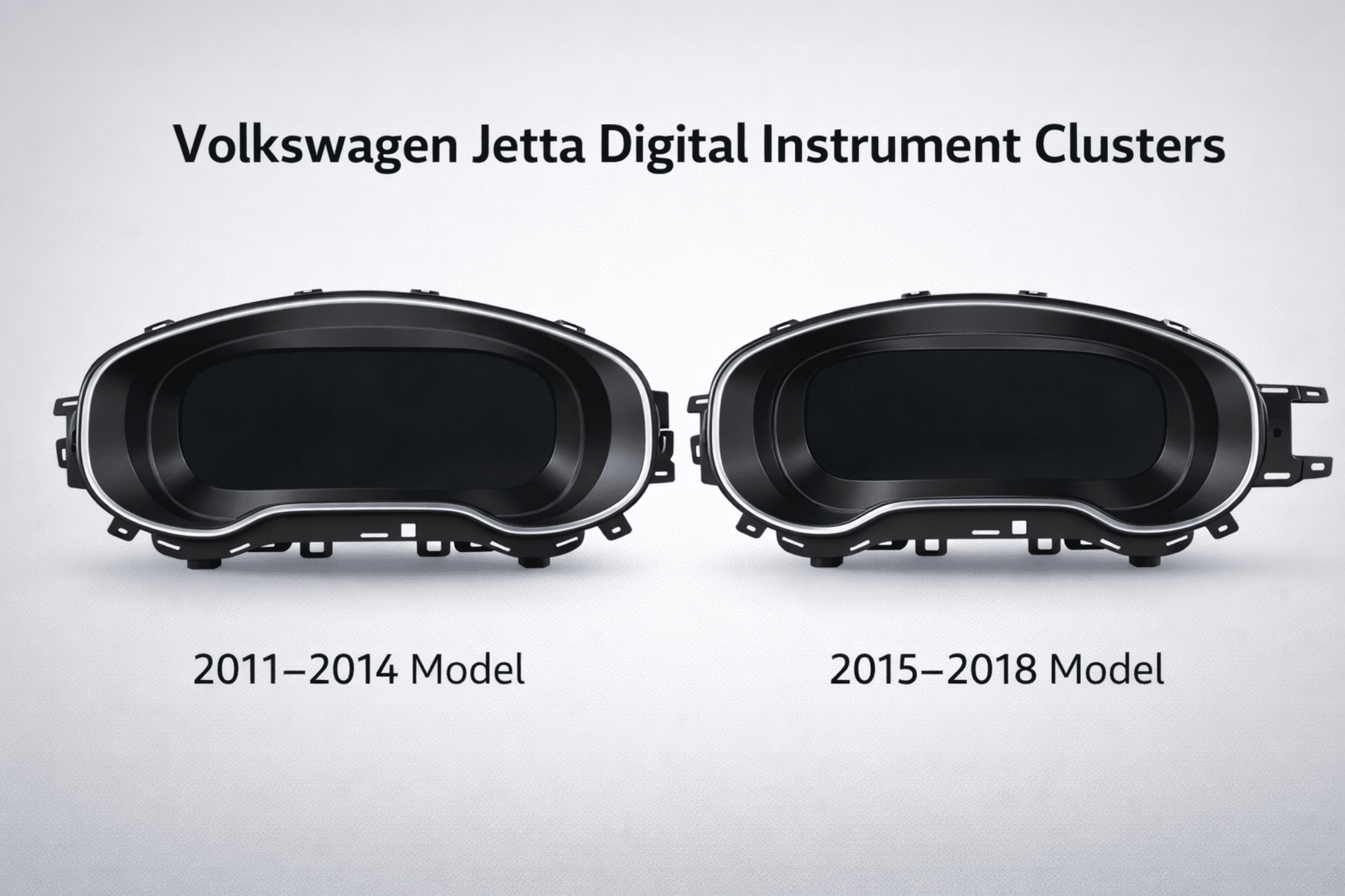

Gói sản phẩm bao gồm những gì?
Trước khi lắp đặt, hãy kiểm tra nội dung trong hộp và đặt tất cả các bộ phận lên một bề mặt làm việc sạch sẽ. Hộp sản phẩm phải bao gồm phiên bản cụm đồng hồ kỹ thuật số phù hợp và các phụ kiện lắp đặt chính cần thiết cho công việc.
Nâng cấp này cải thiện trải nghiệm cụm đồng hồ nguyên bản như thế nào?
Nguyên lý đấu dây không phá hủy
Việc lắp đặt đã được xác nhận tránh việc cắt hoặc nối dây của bó dây nguyên bản trên tuyến đường đã được kiểm tra. Cụm đồng hồ nguyên bản vẫn được tháo ra và mở ra, và PCB/bo mạch chính cũng như các linh kiện cần thiết được chuyển sang cụm đồng hồ kỹ thuật số mới.
Logic hoạt động ổn định
Được thiết kế để đảm bảo quá trình khởi động ổn định và phù hợp với việc lái xe hàng ngày, thay vì những bản độ bảng điều khiển hào nhoáng nhưng thiếu ổn định.
Màn hình HD 10.3-inch
Độ phân giải 1920 × 720 mang lại giao diện bảng điều khiển kỹ thuật số gọn gàng và hiện đại hơn so với cụm đồng hồ cơ khí ban đầu.
Tích hợp kiểu OEM
Được thiết kế để duy trì kiểu dáng nguyên bản và các chức năng hiển thị quan trọng, tùy thuộc vào sự hỗ trợ của ứng dụng và cấu hình ban đầu của xe.
Cụm đồng hồ LCD này đã được kiểm tra độ tin cậy như thế nào?
Bản tóm tắt kết quả kiểm tra sau đây được lập dựa trên bảng xác nhận sản phẩm kèm theo và được cung cấp như một tài liệu tham khảo tổng quan dành cho các khách hàng nước ngoài mong muốn có cái nhìn rõ ràng hơn về các bài kiểm tra về điện, môi trường, chống nhiễu và độ bền liên quan đến cụm đồng hồ LCD của Volkswagen này.
| SỐ. | MẪU THI | ĐIỀU KIỆN THỬ NGHIỆM | KẾT QUẢ |
|---|---|---|---|
| 1 | Kiểm tra chức năng cơ bản | Kiểm tra từng chức năng chính một. | ĐẠT |
| 2 | Kiểm tra dải điện áp hoạt động | Hoạt động bình thường trong dải nguồn điện từ 9V đến 16V. | ĐẠT |
| 3 | Kiểm tra gợn sóng | Thử nghiệm dao động tần số cao và thử nghiệm dao động tần số thấp. | ĐẠT |
| 4 | Kiểm tra biến thiên nguồn điện | Mô phỏng điều kiện dao động nguồn điện ô tô. | ĐẠT |
| 5 | Kiểm tra phóng tĩnh điện | Xác nhận xả khí và xả tiếp xúc trong điều kiện có nguồn điện và không có nguồn điện. | ĐẠT |
| 6 | Lưu trữ ở nhiệt độ thấp | Được lưu trữ trong 48 giờ trong môi trường -40°C. | ĐẠT |
| 7 | Vận hành ở nhiệt độ thấp | Được vận hành trong 24 giờ trong môi trường -30°C. | ĐẠT |
| 8 | Vận hành ở nhiệt độ cao | Được vận hành trong 24 giờ trong môi trường 70°C. | ĐẠT |
| 9 | Lưu trữ ở nhiệt độ cao | Được lưu trữ trong 48 giờ trong môi trường 85°C. | ĐẠT |
| 10 | Thử nghiệm nhiễu điện từ | Không được can thiệp vào thiết bị được thử nghiệm trong điều kiện truyền thông đã quy định. | ĐẠT |
| 11 | Kiểm tra Bật/Tắt Nguồn Lặp lại | Thử nghiệm độ bền khi tắt/bật nguồn lặp đi lặp lại. | ĐẠT |
| 12 | Kiểm tra Chịu Tải Phần mềm | Kiểm tra chịu tải dữ liệu CAN liên tục. | ĐẠT |
| 13 | Kiểm tra Chịu Tải Đọc/Ghi DDR và Flash | Kiểm tra chịu tải đọc/ghi của phần cứng lưu trữ. | ĐẠT |
Kiểm tra chức năng cơ bản
Kiểm tra từng chức năng chính một.
Kiểm tra dải điện áp hoạt động
Hoạt động bình thường trong dải nguồn điện từ 9V đến 16V.
Kiểm tra gợn sóng
Thử nghiệm dao động tần số cao và thử nghiệm dao động tần số thấp.
Kiểm tra biến thiên nguồn điện
Mô phỏng điều kiện dao động nguồn điện ô tô.
Kiểm tra phóng tĩnh điện
Xác nhận xả khí và xả tiếp xúc trong điều kiện có nguồn điện và không có nguồn điện.
Lưu trữ ở nhiệt độ thấp
Được lưu trữ trong 48 giờ trong môi trường -40°C.
Vận hành ở nhiệt độ thấp
Được vận hành trong 24 giờ trong môi trường -30°C.
Vận hành ở nhiệt độ cao
Được vận hành trong 24 giờ trong môi trường 70°C.
Lưu trữ ở nhiệt độ cao
Được lưu trữ trong 48 giờ trong môi trường 85°C.
Thử nghiệm nhiễu điện từ
Không được can thiệp vào thiết bị được thử nghiệm trong điều kiện truyền thông đã quy định.
Kiểm tra Bật/Tắt Nguồn Lặp lại
Thử nghiệm độ bền khi tắt/bật nguồn lặp đi lặp lại.
Kiểm tra Chịu Tải Phần mềm
Kiểm tra chịu tải dữ liệu CAN liên tục.
Kiểm tra Chịu Tải Đọc/Ghi DDR và Flash
Kiểm tra chịu tải đọc/ghi của phần cứng lưu trữ.
Cần chuẩn bị xe như thế nào trước khi tháo cụm đồng hồ nguyên bản?
Việc chuẩn bị kỹ lưỡng là rất quan trọng vì các vấn đề trong quá trình lắp đặt thường bắt đầu ngay từ trước khi cụm thiết bị ban đầu được tháo dỡ. Hãy thực hiện các bước sau đây trước tiên.
Trước khi xử lý PCB/bo mạch chính của cụm đồng hồ nguyên bản
- Ngắt hoặc cố định nguồn điện của xe cho phù hợp với quy trình được ghi chép trước khi làm việc trên cụm đồng hồ.
- Bảo vệ PCB nguyên bản khỏi phóng tĩnh điện; chỉ cầm bo mạch bằng các cạnh.
- Chụp ảnh đầu nối và hướng bo mạch trước khi tháo bất cứ thứ gì.
- Không cấp nguồn cho cụm đồng hồ kỹ thuật số mới trước khi quá trình di chuyển bo mạch nguyên bản theo yêu cầu hoàn tất, trừ khi quy trình sản phẩm cụ thể đi kèm với phiên bản của bạn có quy định khác.
Bước 1: Xả tĩnh điện
Trước khi tháo lắp, hãy xả tĩnh điện khỏi cơ thể bạn. Khi thao tác với PCB, chỉ cầm bo mạch ở các cạnh và tránh tiếp xúc trực tiếp với các linh kiện điện tử.
Bước 2: Giữ nguyên còi báo động của thiết bị
Không nên tháo loa hoặc còi báo động trên cụm đồng hồ. Việc tháo thiết bị này có thể kích hoạt cảnh báo lỗi trên cụm đồng hồ.
Bước 3: Điều chỉnh cài đặt cảnh báo trước khi tháo
Trước khi tháo cụm đồng hồ gốc, hãy điều chỉnh cảnh báo lốp mùa đông và cảnh báo tốc độ về mức tối đa trước, sau đó tắt cả hai chức năng này trong menu màn hình đa chức năng.
Làm thế nào để hoàn tất bước cài đặt cảnh báo ban đầu?
Cách Chuyển PCB/Bo Mạch Chính Cụm Đồng Hồ Jetta Nguyên Bản
Đối với dòng xe VW/Jetta này, việc chuyển bo mạch PCB/mainboard cụm đồng hồ nguyên bản của xe vào vỏ cụm đồng hồ kỹ thuật số mới là một bước cài đặt cốt lõi. Bo mạch nguyên bản mang định danh và đường dữ liệu riêng của xe, vì vậy cụm đồng hồ kỹ thuật số mới không phải là một bản thay thế hoàn toàn độc lập: cụm đồng hồ nguyên bản phải được tháo ra và mở ra, và bo mạch PCB/mainboard nguyên bản (và mọi linh kiện nguyên bản cần thiết) phải được chuyển sang.
Một số cụm đồng hồ Jetta nguyên bản cũng bao gồm một bo mạch phụ nhỏ phía sau màn hình nguyên bản. Khi cụm đồng hồ nguyên bản của bạn có bo mạch này, nó cũng phải được giữ lại và chuyển đúng cách vào bên trong cụm đồng hồ LCD mới.
Nếu bảng mạch này bị thiếu, lắp đặt không đúng cách hoặc bị bỏ sót trong quá trình lắp ráp, chỉ số mức nhiên liệu có thể trở nên không chính xác và cụm đồng hồ có thể hiển thị cảnh báo.
Nên đi dây cáp USB như thế nào?
Bộ sản phẩm này bao gồm hai dây cáp USB: một dây dùng để cập nhật phần mềm và một dây dùng để kết nối màn hình điện thoại thông minh. Các dây cáp này cần được bố trí gọn gàng và đặt vào ngăn chứa đồ bên dưới phía bên trái của vô-lăng để hệ thống sau khi lắp đặt trông gọn gàng và tiện dụng.
Làm thế nào để khắc phục tình trạng đồng hồ nhiên liệu không hiển thị mức đầy?
Nếu bình xăng đã đầy sau khi lắp đặt nhưng kim đồng hồ không chỉ đến vạch tối đa, cần hiệu chỉnh dung tích bình xăng trong phần cài đặt hệ thống.
Các bước hiệu chỉnh đồng hồ nhiên liệu
- Đổ đầy bình xăng.
- Hãy lái xe một quãng đường ngắn.
- Vào menu dữ liệu lái xe.
- Mở mục lượng có thể nạp lại.
- Đọc lượng có thể nạp lại còn lại hiển thị ở đó.
- Nhập giá trị đó vào Cài đặt → Hiệu chỉnh cấu hình → Dung tích bình nhiên liệu.
- Khi giá trị chính xác, lượng có thể nạp lại sẽ trở về zero và đồng hồ nhiên liệu sẽ hiển thị bình thường.
Làm thế nào để khắc phục sự cố hiển thị đèn báo rẽ?
Trên nền tảng PQ, không nên bật tùy chọn "ánh sáng vật lý" trong phần cài đặt một cách tùy tiện. Nếu tùy chọn này được bật, đèn báo rẽ có thể không hiển thị chính xác.
Làm thế nào để khắc phục lỗi hiển thị đồ họa trên xe?
Nếu hình ảnh xe hiển thị trên giao diện không khớp với xe thực tế, hãy đi đến Cài đặt → Chọn mẫu xe, chọn đúng mẫu xe, sau đó tắt máy, khóa xe và chờ vài phút để thay đổi được áp dụng.
Nếu các nút điều khiển trên vô-lăng không hoạt động bình thường thì sao?
Cách thức hoạt động của các phím điều khiển trên vô-lăng phụ thuộc vào trang bị gốc của xe và khả năng hỗ trợ giao thức. Một số xe có thể không hoạt động hoàn toàn giống như các bản demo tham khảo nếu cấu hình gốc khác biệt.
Kết quả cuối cùng sau khi lắp đặt trông như thế nào?
Sau khi hoàn tất quá trình lắp đặt và cài đặt, bảng điều khiển sau khi hoàn thiện phải trông gọn gàng, hài hòa và phù hợp với bố cục nội thất nguyên bản của xe. Các hình ảnh tham khảo sau đây giúp các kỹ thuật viên lắp đặt so sánh diện mạo bên trong xe sau khi đã hoàn tất các công đoạn chuyển dây, lắp đặt bo mạch, cấu hình và hiệu chuẩn.

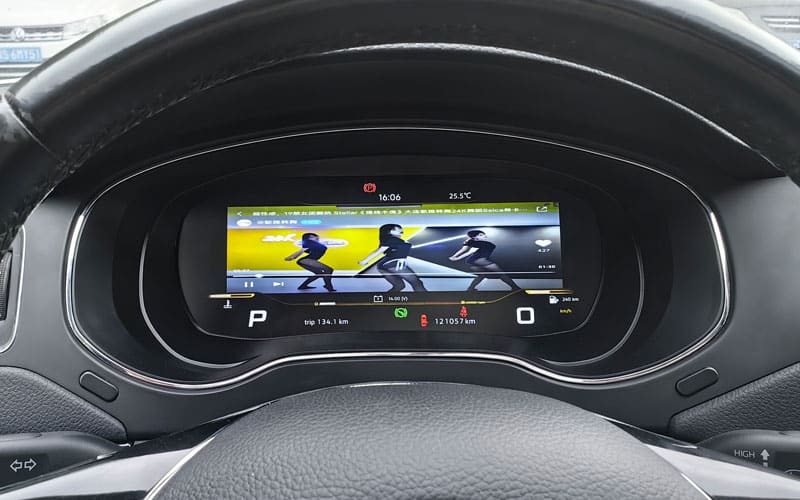

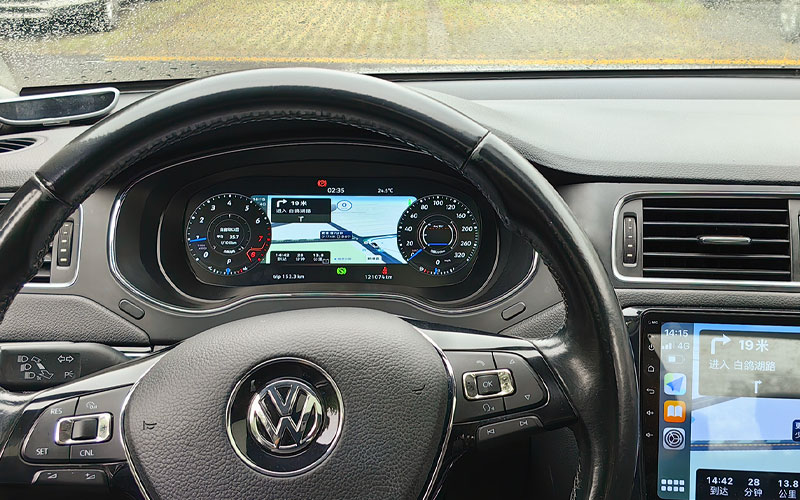

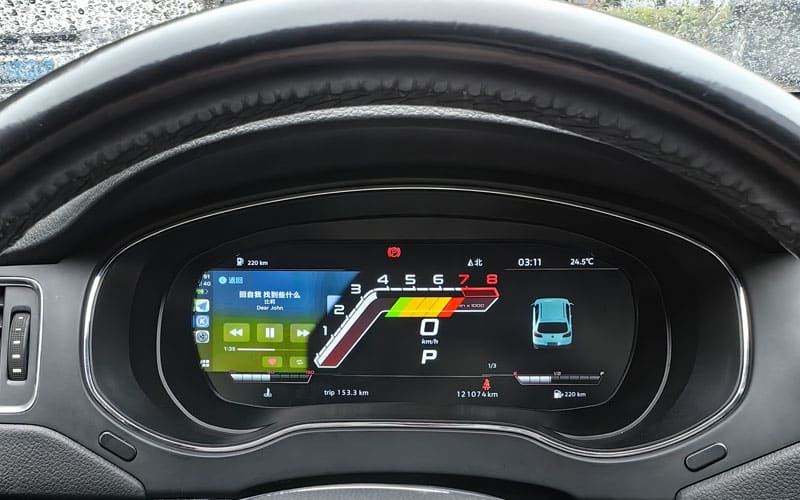

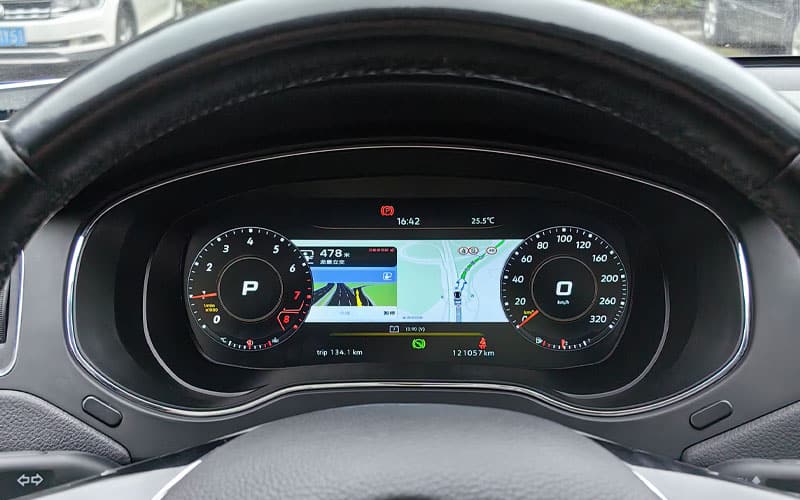

Kết quả cài đặt phiên bản trước đó
Các hình ảnh dưới đây cho thấy diện mạo sau khi lắp đặt hoàn tất của phiên bản được hỗ trợ trước đó, sau khi cụm đồng hồ kỹ thuật số đã được lắp đặt và cấu hình đầy đủ bên trong xe.

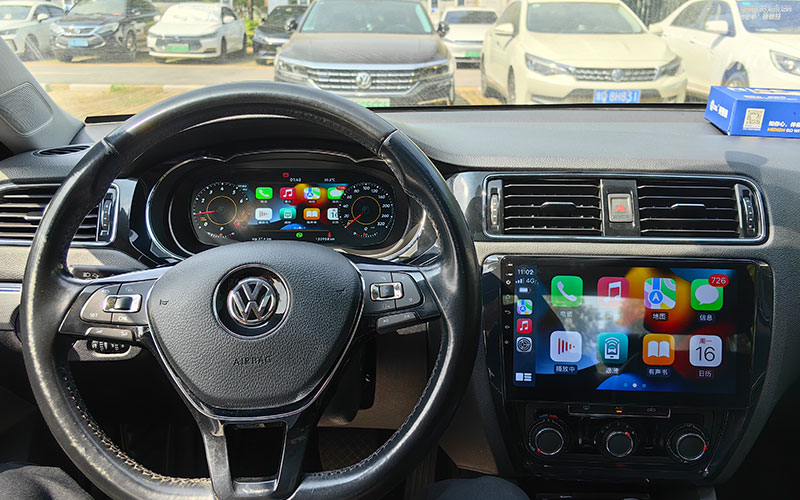

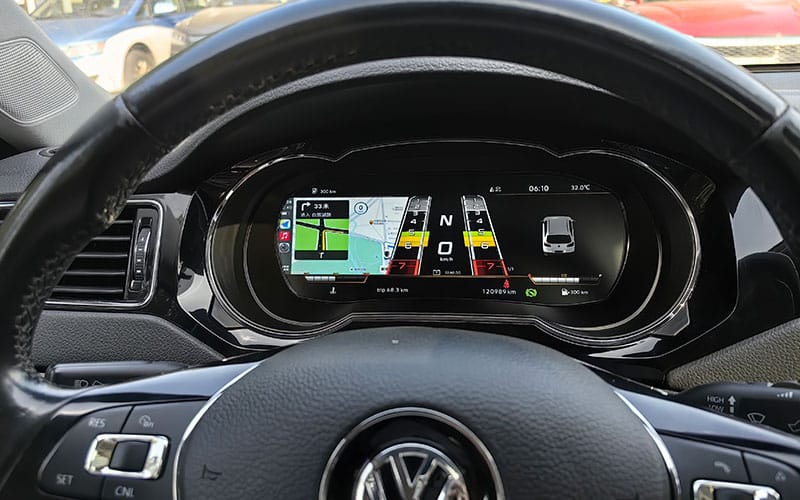

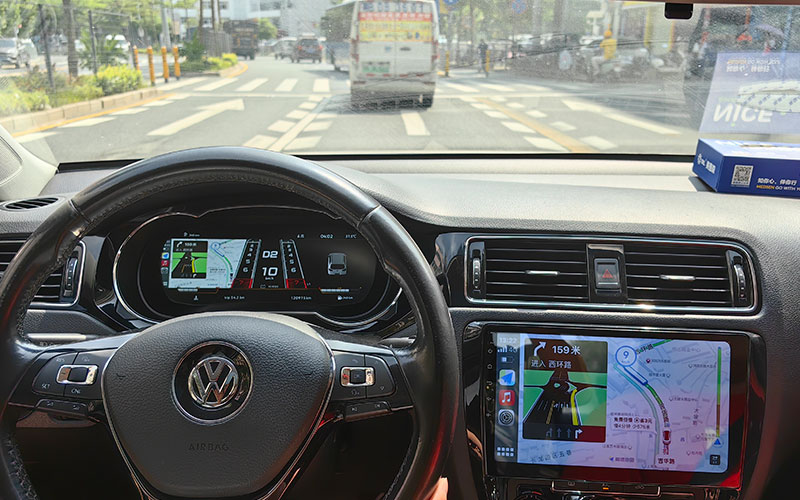

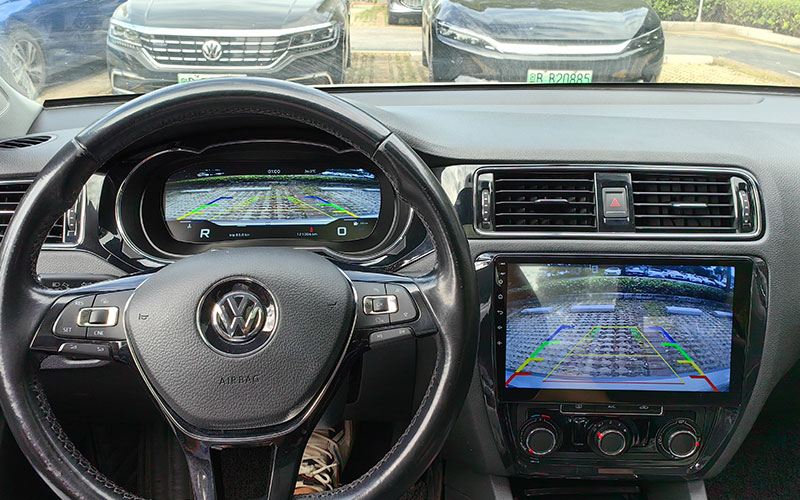

Phiên bản được hỗ trợ sau này Kết quả cài đặt cuối cùng
Các hình ảnh sau đây cho thấy diện mạo sau khi lắp đặt hoàn tất của phiên bản được hỗ trợ mới nhất, sau khi cụm đồng hồ kỹ thuật số đã được lắp đặt và cấu hình đầy đủ bên trong xe.
Câu hỏi thường gặp
Bộ đồng hồ kỹ thuật số của chiếc Volkswagen Jetta này có cần phải cắt dây không?
Việc cài đặt đã được xác nhận nhằm tránh cắt hoặc nối dây điện nguyên bản trên tuyến đã kiểm chứng. Cụm đồng hồ nguyên bản vẫn phải được tháo ra và mở ra, và bo mạch PCB/mainboard nguyên bản cùng các linh kiện cần thiết phải được chuyển vào cụm đồng hồ kỹ thuật số mới.
Tôi có cần chuyển bo mạch PCB/mainboard của cụm đồng hồ Jetta nguyên bản không?
Có. Đối với dòng xe VW/Jetta này, bo mạch PCB/mainboard cụm đồng hồ nguyên bản (và mọi linh kiện nguyên bản cần thiết) thường được chuyển vào cụm đồng hồ kỹ thuật số mới. Xác nhận bố cục bo mạch chính xác cho chiếc xe cụ thể của bạn trước khi bắt đầu.
Tôi có cần lập trình hay nạp lại phần mềm ECU không?
Việc di dời bo mạch nguyên bản được sử dụng để giữ gìn định danh và đường dữ liệu nguyên bản của xe khi áp dụng. Các cài đặt, hiệu chuẩn và điều chỉnh dành riêng cho xe vẫn có thể được yêu cầu tùy thuộc vào xe và phiên bản được cung cấp. Hãy làm theo quy trình chính xác đi kèm với phiên bản của bạn thay vì cho rằng không bao giờ cần mã hóa hoặc nạp flash.
Làm thế nào để biết mình cần phiên bản nào?
Hãy chọn phiên bản phù hợp với năm sản xuất thực tế của xe, bố cục cụm đồng hồ analog ban đầu và hướng vô-lăng. Đừng chỉ dựa vào tên mẫu xe chung chung.
Cái Trang sản phẩm VW Jetta Digital Cluster 2011–2018 liệt kê các nhóm năm được hỗ trợ và quy trình xác nhận dựa trên ảnh.Làm thế nào để tôi chọn giữa xe lái bên trái và xe lái bên phải?
Hãy chọn phiên bản phù hợp với hướng lái thực tế của xe bạn. Không nên coi phiên bản lái bên trái và phiên bản lái bên phải là có thể thay thế cho nhau.
Các đèn cảnh báo và thông tin về thân xe ban đầu có còn hiển thị không?
Sản phẩm được thiết kế để duy trì các chức năng quan trọng của đèn cảnh báo, các cảnh báo của xe và màn hình hiển thị thông tin xe, miễn là ứng dụng và cấu hình gốc của xe hỗ trợ các tính năng này.
Điều gì gây ra hiện tượng hiển thị mức nhiên liệu không chính xác sau khi lắp đặt?
Trong một số trường hợp, cần thực hiện bước hiệu chỉnh bình nhiên liệu sau khi lắp đặt. Nếu bình nhiên liệu đã đầy nhưng đồng hồ không hiển thị mức đầy, cần điều chỉnh giá trị hiệu chỉnh thông qua phần cài đặt.
Hướng dẫn này có phù hợp với mọi loại cụm đồng hồ của Jetta không?
Không. Hướng dẫn này dành cho các ứng dụng cụm đồng hồ analog được hỗ trợ. Một số phiên bản trang bị hoặc gói trang bị tiêu chuẩn có thể cần xác nhận thêm trước khi mua hoặc lắp đặt.
Trước khi đặt hàng, tôi nên xác nhận những gì với người bán?
Xác nhận năm sản xuất của xe, cung cấp một bức ảnh rõ nét về cụm đồng hồ nguyên bản và cho biết xe là loại tay lái bên trái hay bên phải. Đó là cách an toàn nhất để giảm thiểu sai sót khi lắp đặt.
