Hướng dẫn lắp đặt cụm đồng hồ kỹ thuật số Audi TT 8J (2008–2014)
Hướng dẫn lắp đặt cụm đồng hồ kỹ thuật số Audi TT 8J (2008–2014)
Điều này Lắp đặt cụm đồng hồ kỹ thuật số Audi TT 8J hướng dẫn này tuân theo trình tự lắp đặt phần cứng được cung cấp cho xe Audi TT Mk2 / 8J tương thích với cụm đồng hồ cơ nguyên bản. Tài liệu mô tả việc tháo ốp để tiếp cận, tháo rời cụm đồng hồ nguyên bản, chuyển bo mạch giữ lại, kết nối lại, kiểm tra menu và kiểm tra cuối cùng trước khi hoàn tất.
Quy trình được viết cho lộ trình nâng cấp cụm đồng hồ kỹ thuật số Audi TT 8J được xác định trong tài liệu nguồn. Xác nhận năm xe, bố cục cụm đồng hồ nguyên bản, bên lái và phiên bản phần cứng chính xác trước khi đặt hàng hoặc tháo rời.
Phạm vi bằng chứng: các hình minh họa bước dưới đây chỉ được dùng cho những thao tác mà chúng thực sự thể hiện. Bài viết này không cam kết khả năng tương thích phổ quát, không đảm bảo giữ lại mọi chức năng nguyên bản, hoặc một lộ trình thiết lập cố định cho mọi phiên bản thị trường.
Xác nhận Tuyến Audi TT 8J được hỗ trợ Trước khi tháo rời
Trước khi bạn coi đây là một nâng cấp bảng đồng hồ kỹ thuật số Audi TT Mk2, hãy xác nhận rằng xe khớp với đúng dòng cụm đồng hồ được hiển thị trong video. Bài viết này không phải là hướng dẫn chung về bảng đồng hồ Audi.
Dòng xe
Audi TT thế hệ thứ 2 / 8J
Năm hỗ trợ
2008–2014 route from the supplied install source; actual product fitment must be confirmed before purchase
Loại sản phẩm
Cụm đồng hồ kỹ thuật số / cụm đồng hồ LCD
Không khái quát hóa tuyến này: Khoảng năm tương thích không chứng minh rằng mọi đường đi của trang trí bảng đồng hồ TT đều giống nhau. Các điểm xác nhận an toàn là dòng xe, năm sản xuất, loại cụm đồng hồ nguyên bản và bố cục analog cơ khí được hiển thị trong video nguồn.
Ghi lại Bảng điều khiển Nguyên bản và Xóa các Cảnh báo Yêu cầu Trước tiên
Logic lắp đặt bắt đầu trước khi tháo bất kỳ ốp nào. Nguồn được cung cấp nêu rõ rằng trước tiên hãy xóa cảnh báo lốp mùa đông và cảnh báo tốc độ, sau đó ghi lại trạng thái cụm đồng hồ ban đầu để đối chiếu sau này.
Ghi lại trạng thái ban đầu
- Chụp ảnh cụm đồng hồ analog nguyên bản trước khi tháo ra.
- Ghi lại số km, đèn cảnh báo và các thông báo nhắc nhở hiển thị.
- Kiểm tra phản hồi của menu và lưu lại tình trạng ban đầu để kiểm tra cuối cùng.
- Điều chỉnh vô lăng để có không gian thao tác tốt hơn quanh viền che cụm đồng hồ.
Các cài đặt cần xóa trước
- Tắt cảnh báo lốp mùa đông trước khi tháo cụm đồng hồ.
- Trước tiên hãy đặt cảnh báo tốc độ ở giá trị cao nhất.
- Sau đó vô hiệu hóa cảnh báo đó thông qua màn hình đa chức năng.
- Đừng bỏ qua bước này rồi đổ lỗi cho màn hình mới vì một cài đặt trước khi lắp đặt.
Xử lý trên bàn làm việc và ESD
- Chuẩn bị một bàn làm việc sạch, có lót đệm trước khi cụm đồng hồ nguyên bản được tháo khỏi xe.
- Xả tĩnh điện trước khi chạm vào các bo mạch lộ ra.
- Cầm vào mép PCB thay vì chạm trực tiếp vào các linh kiện.
- Giữ ốc vít, kẹp và các bộ phận giữ lại được sắp xếp theo từng giai đoạn.
Điểm giữ lại quan trọng: Phần còi buzzer hoặc phần liên quan đến loa của cụm đồng hồ nguyên bản phải được giữ lại đúng cách. Nguồn QR cảnh báo rằng tháo nó ra có thể gây lỗi cụm đồng hồ.
Ghi lại cụm đồng hồ nguyên bản trước khi tháo, sau đó đối chiếu trong bài kiểm tra cuối cùng
Một hồ sơ lắp đặt chuyên nghiệp bắt đầu từ chính cụm đồng hồ. Chụp ảnh cụm đồng hồ nguyên bản khi đang bật nguồn trước khi tháo rời và dùng tài liệu đó trong bài kiểm tra cuối cùng. Ảnh bệ trung tâm không phải là bằng chứng về tình trạng nguyên bản của cụm đồng hồ.
Trước khi tháo: chụp các mục sau
- Toàn cảnh cụm đồng hồ nguyên bản khi đã bật nguồn.
- Quãng đường hiển thị, đèn cảnh báo và thông báo nhắc nhở nhìn thấy được.
- Phản hồi menu hoặc điều khiển nguyên bản nếu có.
- Tình trạng lỗ mở bảng táp-lô và ốp viền xung quanh.
Sau khi lắp đặt: so sánh các mục này
- Hiển thị hành vi khởi động và cảnh báo có thể nhìn thấy.
- Mức độ hiển thị thông tin so với bản ghi gốc.
- Phản hồi điều khiển menu trên đường dẫn của bộ phận được cung cấp.
- Căn chỉnh ốp viền trước khi đóng táp-lô.
Quy tắc về tính toàn vẹn của hình ảnh: khung hình kiểm tra cuối cùng thực tế xuất hiện ở đầu hướng dẫn này. Ảnh “trước” của cụm đồng hồ nguyên bản phải được chụp từ xe của khách trước khi bắt đầu công việc, thay vì thay thế bằng một góc nội thất không liên quan.
Hãy làm theo Audi TT 8J LCD Cluster Procedure theo đúng thứ tự video thực tế
Thứ tự rất quan trọng. Trước tiên tháo ốp truy cập, thứ hai tháo cụm đồng hồ nguyên bản, và chỉ sau đó mới chuyển sang các bước chuyển đổi trên bàn thao tác. Các hình ảnh bên dưới lấy từ video lắp đặt thực tế hoặc được ghi nhãn rõ ràng nếu không phải vậy.

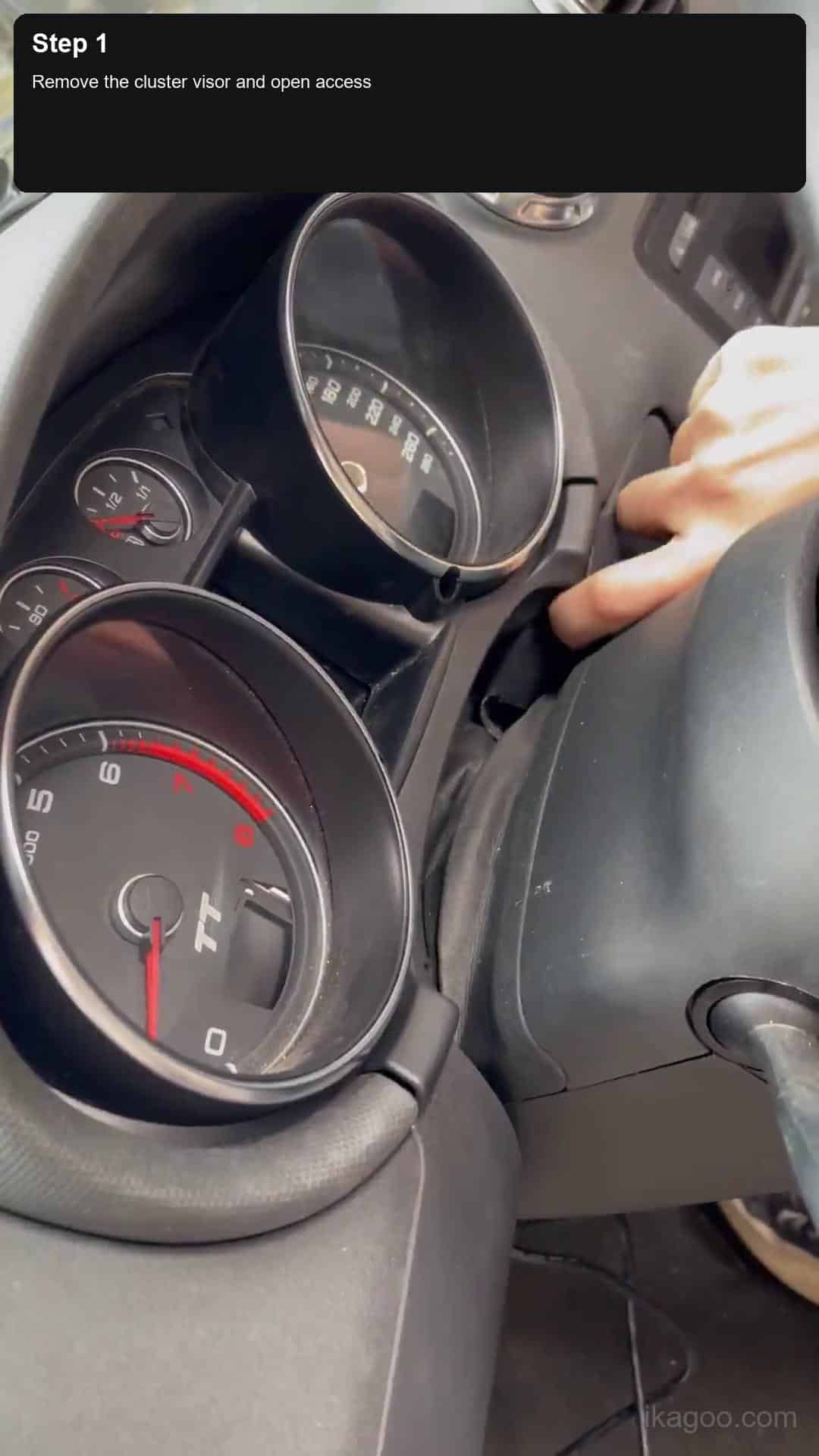

Tháo tấm che cụm đồng hồ và mở đường tiếp cận
- Bắt đầu tại phần tấm che hoặc mui che phía trên cụm đồng hồ như được hiển thị trong video.
- Tháo ốp cẩn thận thay vì bẩy một bên quá mạnh.
- Tạo khoảng trống thao tác xung quanh viền cụm đồng hồ trước khi cố lấy cụm ra.
- Bảo vệ các chi tiết ốp nhìn thấy được khi dùng dụng cụ tháo.
Tháo cụm đồng hồ nguyên bản khỏi xe và chuyển nó lên bàn làm việc
- Khi ốp che lối tiếp cận đã được tháo, kéo cụm đồng hồ nguyên bản ra phía trước một cách cẩn thận.
- Đỡ bằng tay trong khi ngắt giắc phía sau.
- Không để cụm nguyên bản treo lơ lửng trên dây điện.
- Chuyển trực tiếp đến bàn đệm đã chuẩn bị sẵn để thực hiện công đoạn chuyển lắp.
Vì sao bước này không có hình riêng ở đây: Bằng chứng rõ ràng ở giai đoạn trên bàn tiếp theo trong video được cung cấp bắt đầu khi bộ phận ban đầu đã được lấy ra khỏi xe. Thay vì giả mạo bằng chứng tháo lắp bằng một hình ảnh sản phẩm, hướng dẫn này giữ bước này dưới dạng chỉ văn bản.

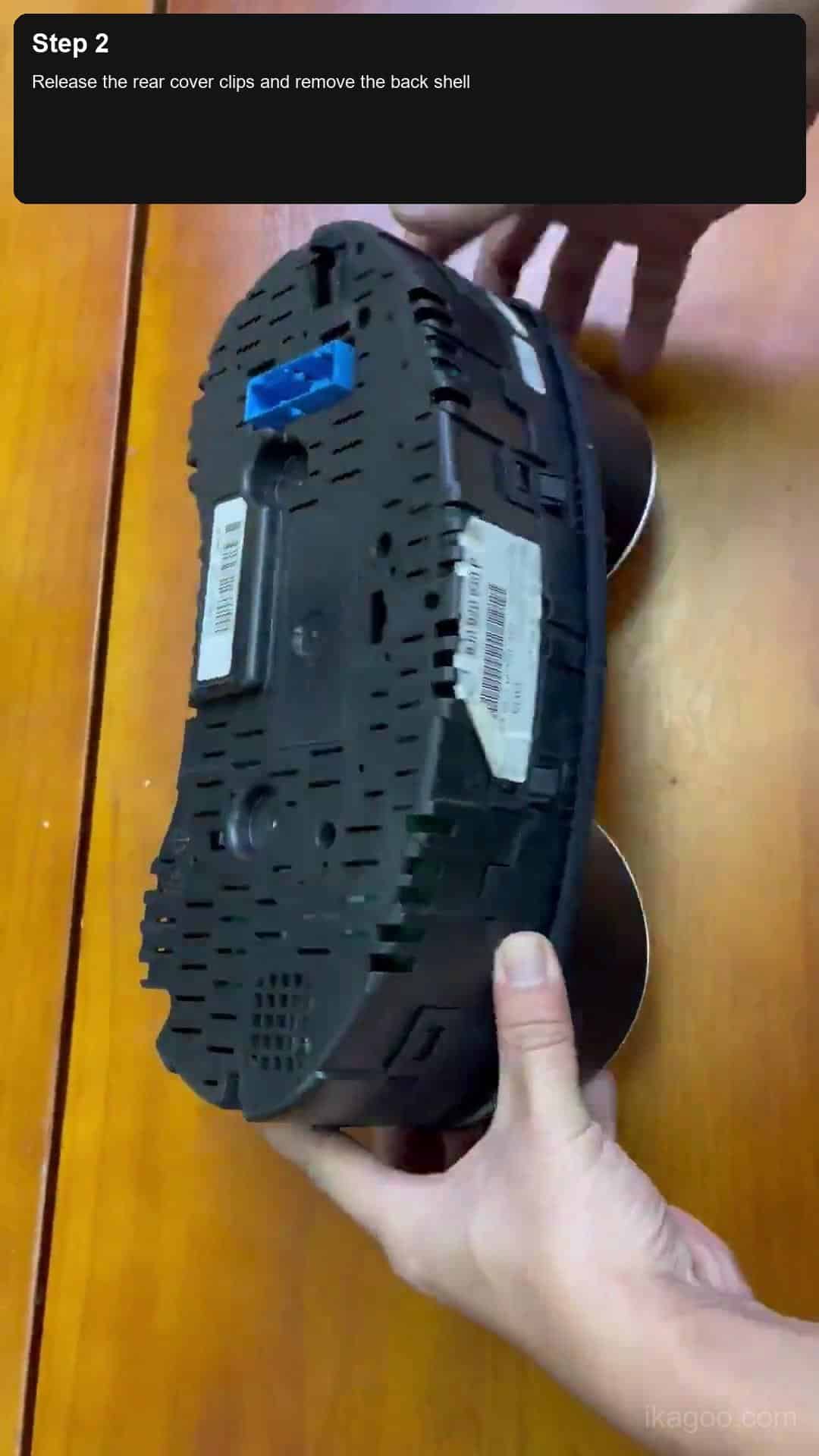

Nhả các kẹp nắp sau và tháo vỏ sau
- Đặt cụm đồng hồ nguyên bản úp mặt xuống trên bàn đệm.
- Nhả đều các kẹp của vỏ sau quanh toàn bộ thân máy.
- Tháo vỏ sau mà không vặn xoắn cụm lắp ráp.
- Giữ nắp và các kẹp được sắp xếp gọn gàng để lắp lại.

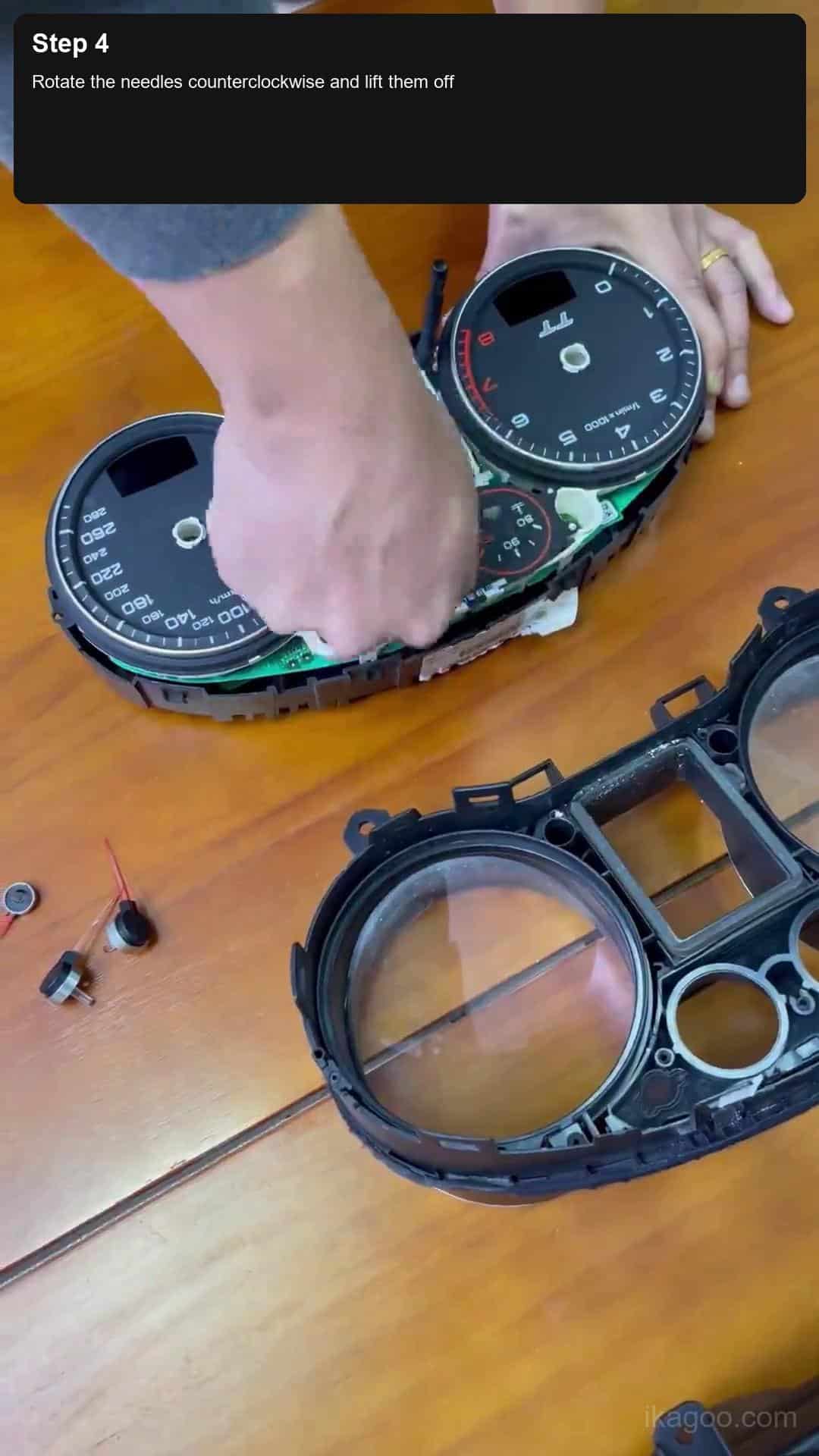

Vặn kim ngược trở lại và nhấc chúng ra
- Xoay từng kim ngược chiều kim đồng hồ như trong video gốc.
- Nhẹ nhàng nhấc từng kim ra thay vì cạy mặt đồng hồ.
- Giữ mặt đồng hồ và khu vực ống kính tránh chịu lực không cần thiết.
- Đặt kim đã tháo ở nơi không thể bị cong hoặc bị lẫn lộn.

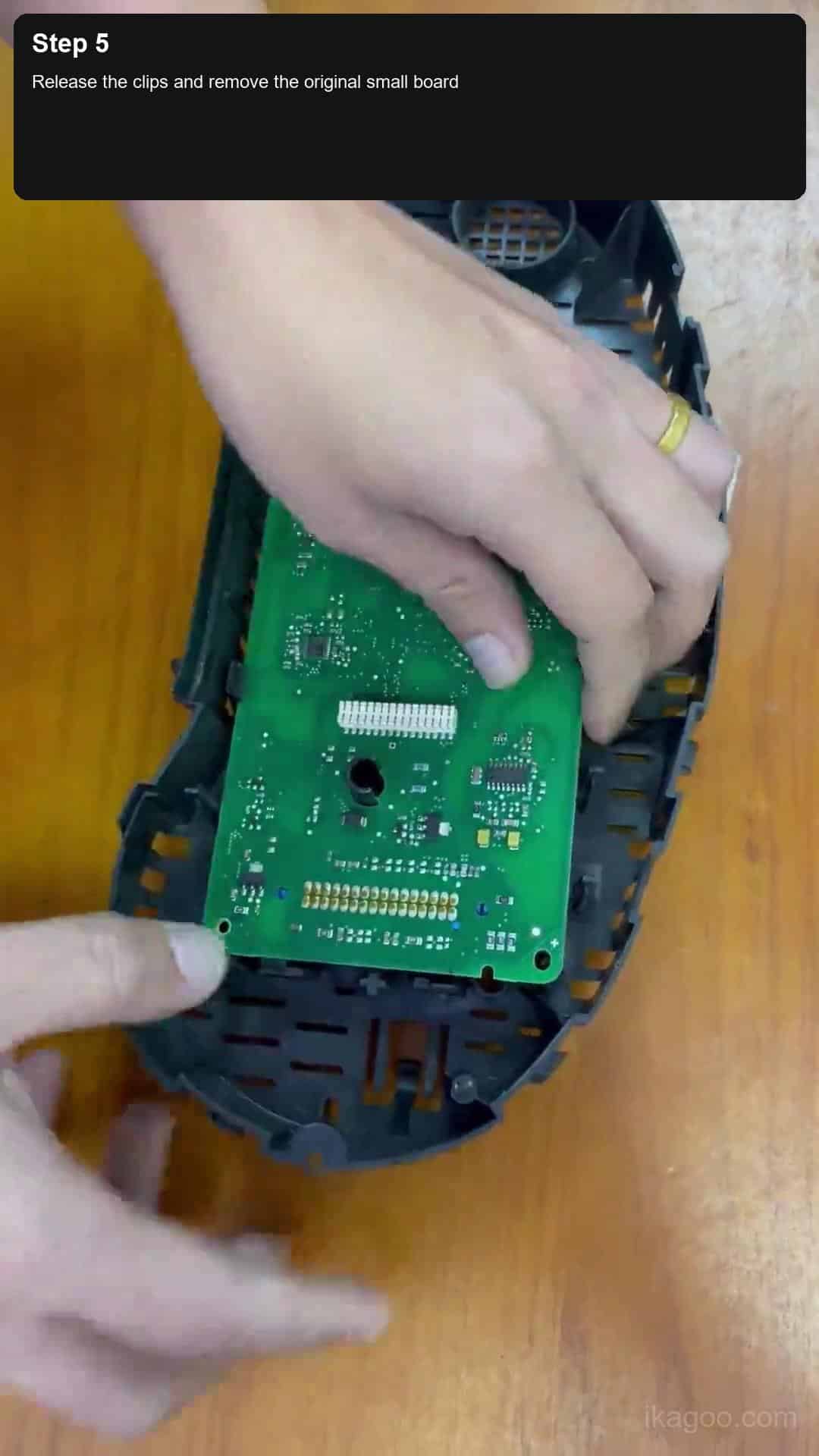

Tháo bo mạch nhỏ nguyên bản ra khỏi vỏ
- Làm theo các điểm nhả ngàm được hiển thị trong video.
- Tháo bo mạch nhỏ nguyên bản mà không dùng lực ở phía đầu nối.
- Tạm dừng và kiểm tra hướng trước khi tách lớp tiếp theo.
- Bo mạch nhỏ này là một trong các linh kiện nguyên bản được giữ lại để dùng sau.

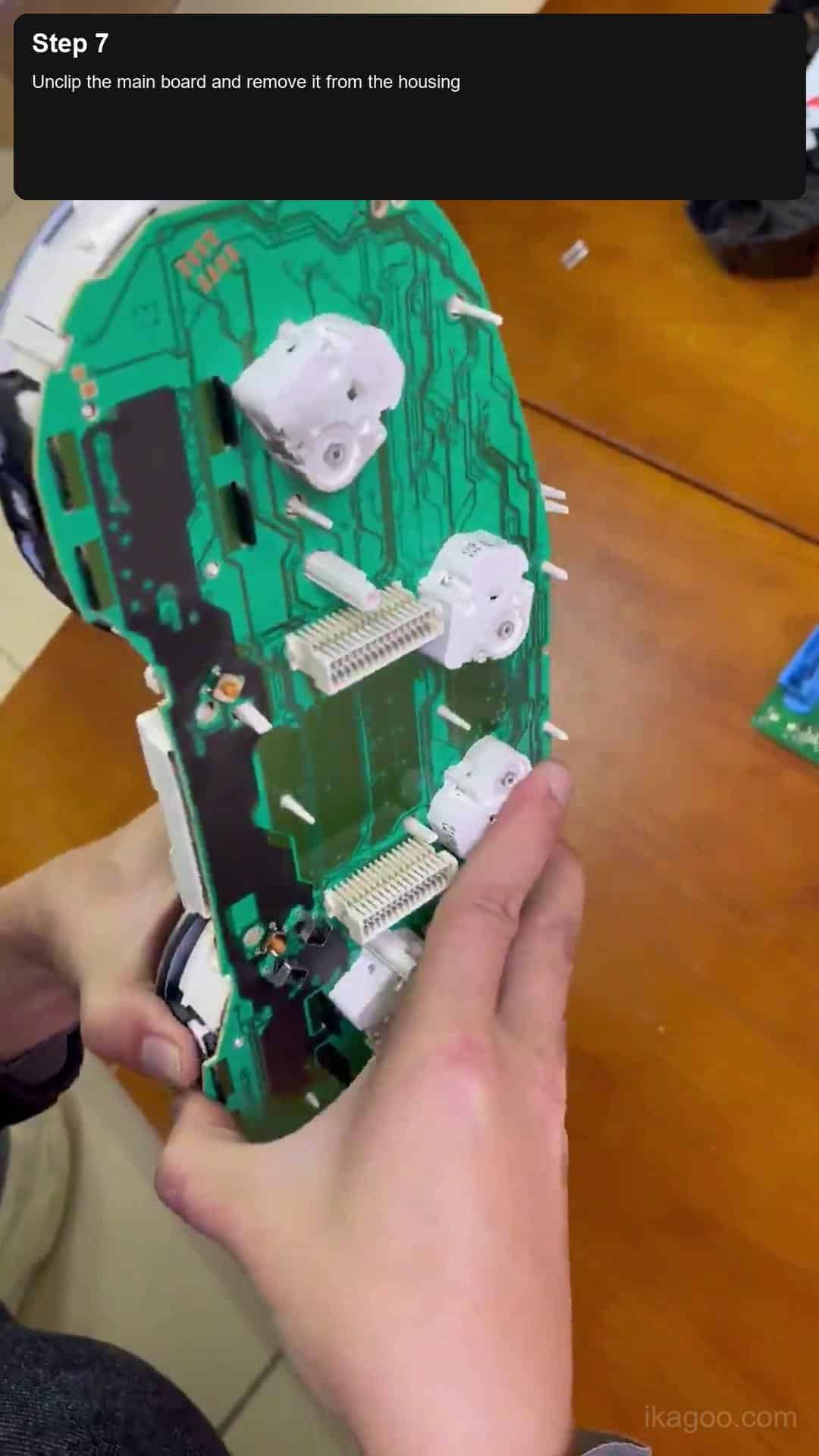

Tháo bo mạch chính nguyên bản và giữ nguyên đường buzzer
- Chỉ tháo ngàm bo mạch chính sau khi bo mạch nhỏ được giữ lại đã hoàn toàn rời ra.
- Nhấc bo mạch ra bằng cả hai tay và tránh làm cong nó.
- Không tháo hoặc bỏ đi phần buzzer hoặc phần liên quan đến loa nguyên bản.
- Kiểm tra lại hướng của bo mạch ngay bây giờ, vì cụm LCD mới phải nhận các bộ phận được giữ lại theo cùng một đường logic.

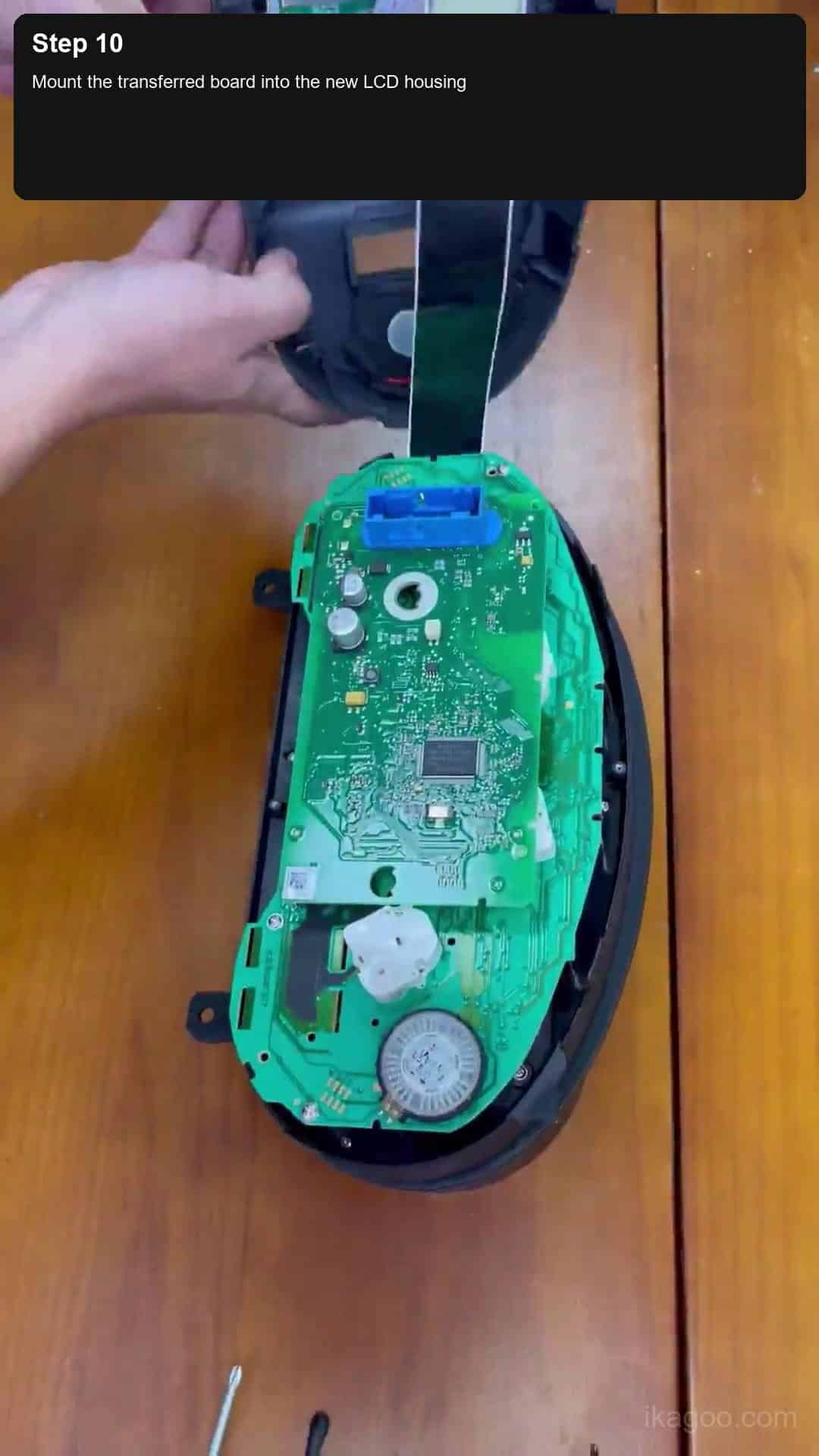

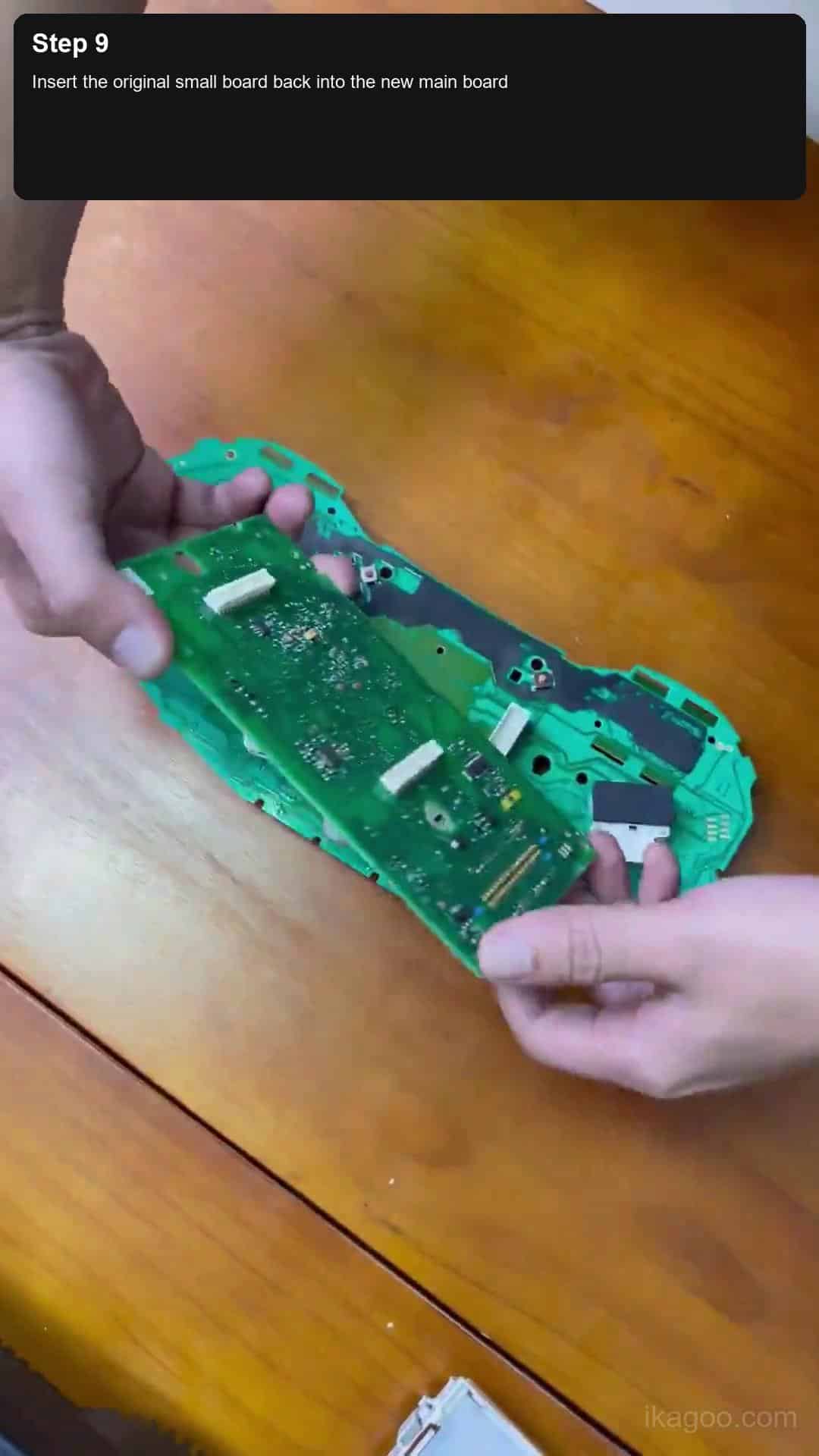

Lắp bo mạch nguyên bản đã giữ lại vào cụm LCD mới
- Đặt bo mạch nhỏ nguyên bản trở lại bo mạch chính mới theo đúng chiều.
- Ép đầu nối nằm phẳng trước khi khóa hoặc bắt vít bo mạch xuống.
- Đi dây các bộ phận đã chuyển sang đúng theo đường dẫn của vỏ mới được hiển thị trong video lắp đặt.
- Kiểm tra lại độ giữ của buzzer, độ ngồi của bo mạch và nguy cơ kẹt dây trước khi đóng lại.

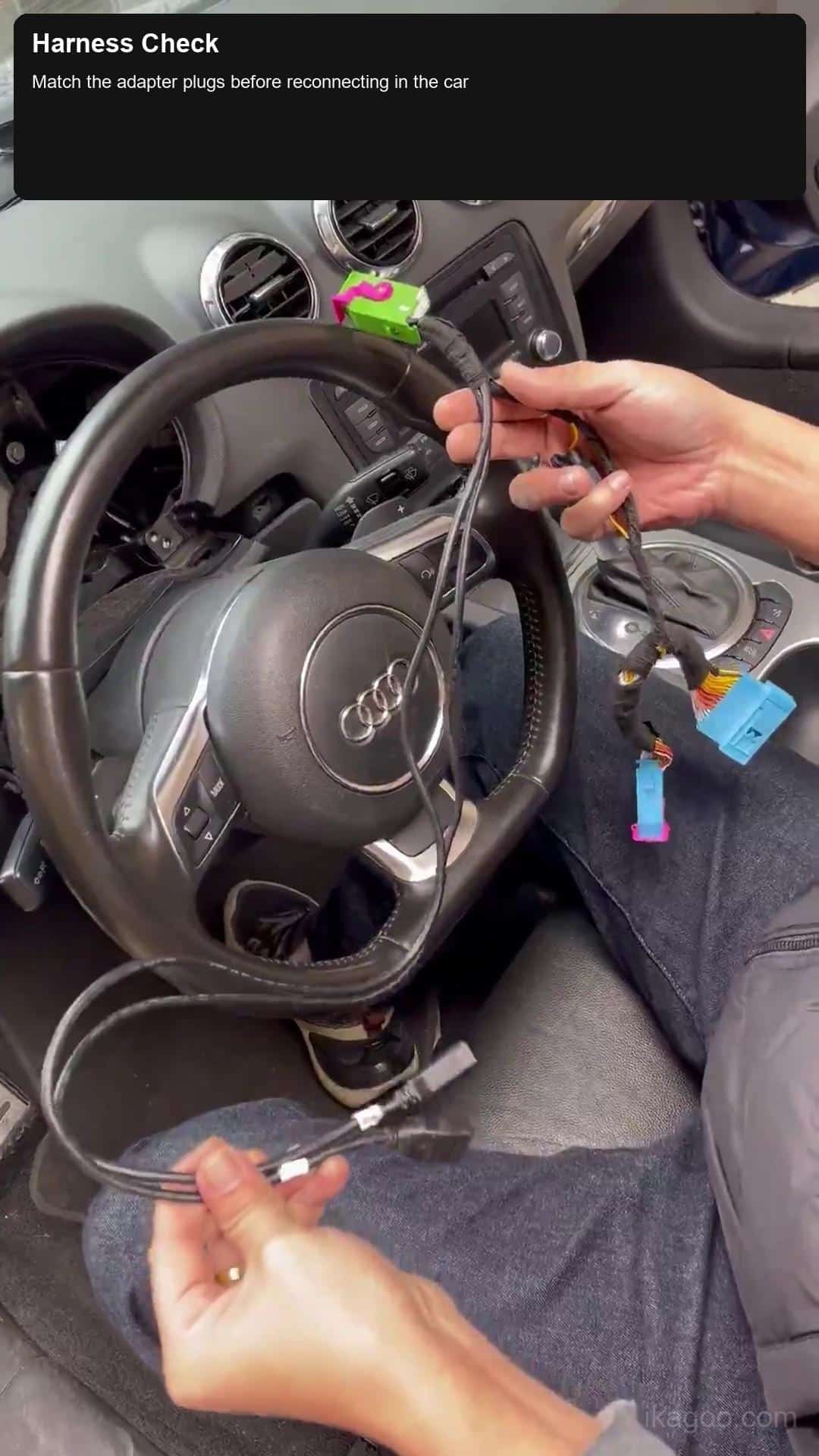

Chuẩn bị bộ dây điện và kết nối lại cụm đồng hồ mới trên xe
- Ghép các đầu cắm bộ chuyển đổi theo hình dạng và màu sắc của đầu nối trước khi cắm mọi thứ lại với nhau.
- Kết nối lại cụm đồng hồ qua đường kết nối gốc của xe.
- Để phần ốp viền lỏng khi thử cấp nguồn lần đầu.
- Không đóng bảng điều khiển cho đến khi màn hình và các nút điều khiển hoạt động đúng.
Bật nguồn và xác minh cụm đồng hồ trước khi đóng ốp trang trí
- Bật khóa điện và theo dõi để đảm bảo lần khởi động đầu tiên ổn định.
- Đối chiếu các cảnh báo và thông tin cơ bản của xe với ảnh ở Bước 0 của bạn.
- Kiểm tra phản hồi của menu trước khi đóng ốp hoàn thiện cuối cùng.
- Chỉ đóng bảng điều khiển khi kết quả đã ổn định và ốp hoàn thiện nằm khít.
Không hoàn tất công việc cho đến khi màn hình khớp với mốc gốc đã ghi lại
Các kiểm tra bắt buộc
- Đối chiếu đèn cảnh báo và thông báo với ảnh gốc.
- Kiểm tra rằng màn hình mới khởi động bình thường và duy trì ổn định.
- Xác minh phản hồi của menu hoặc nút điều khiển trên vô lăng nếu được hỗ trợ.
- Kiểm tra màn hình xem có vết hằn, điểm chết hoặc sọc hiển thị không.
- Đảm bảo cụm đồng hồ và ốp hoàn thiện nằm đều, không bị ép lực.
Dừng lại và kiểm tra lại nếu bất kỳ điều nào sau đây xuất hiện
- Cụm đồng hồ không khởi động bình thường sau khi kết nối lại.
- Hành vi cảnh báo khác với bản ghi cơ sở ban đầu.
- Thông tin xe bị thiếu sau khi chuyển bo mạch giữ lại.
- Thao tác menu hoặc các nút điều khiển ngừng phản hồi.
- Ốp trang trí hoặc vỏ máy không thể khít phẳng nếu không dùng lực ép.
| Triệu chứng sau khi lắp đặt | Kiểm tra lại trước tiên | Đừng mặc định |
|---|---|---|
| Thiếu thông tin hiển thị | Giữ nguyên việc chuyển bo mạch nhỏ, vị trí cắm đầu nối và hướng bo mạch | Đừng vội cho rằng bộ LCD bị lỗi |
| Hành vi cảnh báo bất thường | Ảnh chụp trước khi lắp đặt, cài đặt cảnh báo đã được xóa và giữ lại còi báo | Đừng nhầm cảnh báo có sẵn từ trước với lỗi phát sinh khi lắp mới |
| Không có phản hồi từ menu | Bản ghi điều khiển gốc và việc cắm đầu nối cuối cùng | Không đóng ốp trước khi kiểm tra lại các điều khiển |
| Ốp không khít bề mặt | Đường đi của bó dây, căn chỉnh vỏ và các điểm kẹt cáp | Không ép ốp táp-lô trở lại vị trí |
Phạm vi: Bài viết này không hướng dẫn thay đổi số km, mã hóa không được hỗ trợ hoặc đánh giá sửa chữa cho các lỗi xe không liên quan. Bài viết chỉ đề cập đến quy trình lắp đặt cụm đồng hồ kỹ thuật số Audi TT 8J theo đường dẫn vật lý được hiển thị trong nguồn cung cấp.
Cách điều khiển menu của cụm đồng hồ kỹ thuật số sau khi lắp đặt
Once the first power-on test passes, confirm how the installed unit responds to menu input before closing the trim. The images below are shared iKAGOO digital-cluster operating references from a VW / Audi support route. Use this control method only when the supplied Audi TT unit follows the same stalk-control configuration.
Tài liệu tham chiếu điều khiển được chia sẻ — Xác minh đường dẫn này trên thiết bị đã lắp
Những hình ảnh này giải thích chuyển động theo hướng, xác nhận và truy cập menu. Đây là các tài liệu tham chiếu vận hành, không phải ảnh tháo ốp viền hay chuyển bo mạch của Audi TT.
Di chuyển theo hướng và xác nhận
Với đường dẫn điều khiển bằng cần gạt tương thích, hãy dùng các thao tác hướng để di chuyển qua các mục hiển thị và đầu vào xác nhận để chọn cài đặt cần thiết.
Menu chính và điều hướng menu con
Ở cấu hình này, hãy dùng nhấn giữ cho menu chính, nhấn ngắn để di chuyển trong menu con và dùng thao tác xác nhận phù hợp để lưu lựa chọn.
Cài đặt và kiểm tra vận hành
| Kiểm tra mục | Hành động sau khi cài đặt | Ranh giới |
|---|---|---|
| Phản hồi điều khiển | Vào menu hiển thị và xác nhận rằng đầu vào được hỗ trợ di chuyển và chọn đúng cách. | Xác minh phiên bản TT được cung cấp trước khi nêu đường dẫn điều khiển nếu có áp dụng. |
| Ngôn ngữ và đơn vị | Chọn ngôn ngữ hoặc đơn vị cần thiết nếu có trong phiên bản phần mềm đã cài đặt. | Các tùy chọn khả dụng có thể thay đổi tùy theo phiên bản được cung cấp. |
| Bố cục hiển thị | Xem xét bất kỳ tùy chọn kiểu hiển thị nào hiện có và ghi lại chế độ xem đã chọn. | Không cam kết mọi giao diện trên mọi thiết bị. |
| Cảnh báo và thông tin | So sánh đầu ra hiển thị với bản ghi trước khi tháo. | Chỉ riêng màn hình có nguồn điện không chứng minh xác thực đầy đủ ở phía xe. |
| Đường dẫn chiếu hình hoặc màn hình liên kết | Chỉ kiểm tra ở nơi xác nhận rằng thiết bị đã đặt hàng có bao gồm chức năng đó. | Không cam kết hiển thị điện thoại hoặc bản đồ nếu chưa xác nhận phiên bản. |
| Phiên bản phần mềm | Chụp ảnh màn hình phiên bản trước khi thực hiện bất kỳ bản cập nhật nào sau này. | Chỉ sử dụng đường cập nhật tương ứng với bộ thiết bị đã lắp đặt. |
Ranh giới dữ liệu xe: kiểm tra menu và cài đặt để xác minh hoạt động hiển thị sau khi lắp đặt. Hướng dẫn này không cung cấp chỉ dẫn về việc sửa đổi số km, dữ liệu immobiliser hoặc các bản ghi nhận dạng xe khác.
Đã sở hữu Cụm đồng hồ kỹ thuật số Audi được hỗ trợ? Mua Gói Nâng cấp Phần mềm phù hợp
Khách hàng đã sở hữu cụm đồng hồ kỹ thuật số Volkswagen hoặc Audi được hỗ trợ và cần gói nâng cấp phần mềm phù hợp có thể sử dụng FixMyDash để mua đường dẫn phần mềm được hỗ trợ với phần thời hạn hỗ trợ liên quan đến gói 1-year hoặc 2-year nơi được cung cấp.
This is a separate purchase route for compatible existing digital clusters. It is not required simply to buy a new iKAGOO Audi TT hardware unit.
Bạn cần cụm đồng hồ kỹ thuật số Audi TT 8J tương thích?
Lộ trình lắp đặt này được viết cho một bản nâng cấp cụm đồng hồ cơ Audi TT Mk2 / 8J. Before purchasing the iKAGOO Audi TT digital instrument cluster, confirm the vehicle year, original cluster photo, dashboard trim route, steering-side layout and any display functions required for the order.
Các lộ trình mua hàng liên quan bao gồm Lắp đặt cụm đồng hồ kỹ thuật số Audi TT 8J, nâng cấp bảng đồng hồ kỹ thuật số Audi TT Mk2 và Nâng cấp cụm đồng hồ LCD Audi TT 8J. Việc đối chiếu sản phẩm vẫn phụ thuộc vào bằng chứng thực tế của xe được nộp trước khi thanh toán.
Lộ trình DDP tùy chọn: Đối với các điểm đến đủ điều kiện, khách hàng có thể yêu cầu đánh giá tạm ứng chi phí nhập khẩu Delivered Duty Paid tùy chọn trước khi giao hàng. DDP không phải là hình thức vận chuyển miễn thuế hay miễn phí hải quan; chỉ các khoản chi phí nhập khẩu được nêu trong báo giá tùy chọn đã được chấp nhận mới được thanh toán trước thông qua phương thức được hỗ trợ.
Câu hỏi lắp đặt
Cần ghi lại những gì trước khi tháo cụm đồng hồ nguyên bản?
Ghi lại số km đã đi, các đèn cảnh báo, các thông báo nhắc nhở và phản hồi điều khiển ban đầu trước khi tháo bất kỳ ốp trang trí nào.
Tại sao hướng dẫn này yêu cầu cài đặt lốp mùa đông và cảnh báo tốc độ trước tiên?
Vì nguồn lắp đặt được cung cấp cho biết các cảnh báo đó nên được xóa trước khi tháo ra để sau này không bị nhầm với sự cố sau khi lắp đặt.
Plug-and-Play có nghĩa là không cần tháo rời không?
Không. Điều đó có nghĩa là đường đi sử dụng đường kết nối nguyên bản của xe mà không cắt dây điện của nhà máy. Việc tháo ốp trim, tháo rời trên bàn, chuyển bo mạch giữ lại và kiểm tra cuối cùng vẫn áp dụng.
Tại sao đường buzzer nguyên bản lại được nhắc đến thường xuyên như vậy?
Vì tuyến đường nguồn cho biết việc tháo phần liên quan đến buzzer hoặc loa nguyên bản đó có thể gây lỗi cụm đồng hồ. Nó phải được giữ lại đúng cách trong giai đoạn chuyển giao.
Khi nào ốp táp-lô nên được lắp lại hoàn toàn?
Chỉ sau khi cụm đồng hồ mới khởi động bình thường, đầu ra hiển thị đã được đối chiếu với tình trạng nguyên bản đã ghi lại, và tuyến điều khiển áp dụng phản hồi chính xác.
Làm thế nào để tôi điều khiển menu cụm đồng hồ kỹ thuật số sau khi lắp đặt?
Sử dụng tuyến điều khiển đã được xác nhận cho bộ Audi TT được cung cấp. Các hình ảnh tham chiếu thao tác được chia sẻ ở trên cho thấy cấu hình điều khiển bằng cần gạt sử dụng thao tác nhập hướng, xác nhận và các thao tác nhấn giữ hoặc nhấn nhanh trên menu. Chỉ áp dụng điều này khi bộ đã lắp sử dụng cấu hình đó.
Tôi kiểm tra thông tin cập nhật phần mềm trực tuyến hoặc qua USB ở đâu?
For supported iKAGOO Volkswagen or Audi clusters, review the hướng dẫn cập nhật trực tuyến và qua USB sau khi ghi lại phiên bản phần mềm đã cài đặt. Không sử dụng gói phần mềm dành cho một nền tảng cụm khác.
Tôi có thể mua gói nâng cấp phần mềm cho một cụm đồng hồ kỹ thuật số Audi được hỗ trợ hiện có ở đâu?
Khách hàng đã sở hữu cụm đồng hồ kỹ thuật số Volkswagen hoặc Audi được hỗ trợ có thể mua gói nâng cấp phần mềm áp dụng thông qua Sửa bảng điều khiển, với thời hạn hỗ trợ liên quan đến gói 1-year hoặc 2-year đã chọn nếu được cung cấp. Đây là một lộ trình mua gói phần mềm, không phải là bảo đảm sửa chữa phần cứng.
Tôi có thể yêu cầu xử lý DDP tùy chọn cho đơn hàng cụm đồng hồ Audi TT không?
Đối với các điểm đến đủ điều kiện, khách hàng có thể yêu cầu đánh giá trả trước phí nhập khẩu DDP tùy chọn trước khi vận chuyển. Dịch vụ này không được bao gồm tự động và không phải là vận chuyển miễn thuế; chỉ các khoản phí được nêu trong báo giá tùy chọn đã chấp nhận mới được trả trước theo lộ trình đó.
